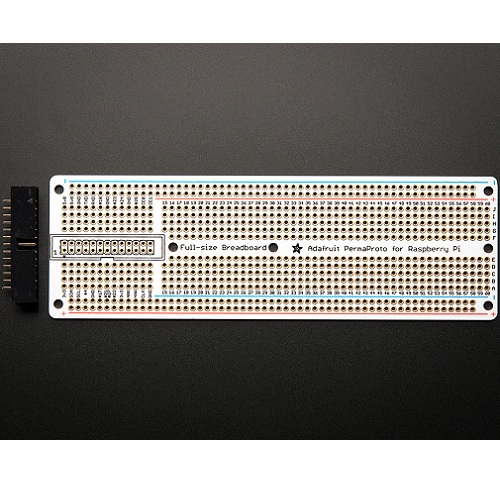

Conocida como Perma-Proto para Raspberry Pi, tiene el espacio para un header 2x13 y todos los agujeros etiquetados, contiene un amplio espacio para la realización de prototipos, buses de alimentación; los agujeros de montaje son de 1.2mm de diametro. La parte superior tiene una serigrafía blanca y las mismas marcas con las que está familiarizado para facilitar la transferencia de componentes. La parte inferior tiene el diseño de pad de 5 orificios que combina con una placa de prueba clásica, con 4 líneas de bus de alimentación en los lados y sin máscara para que pueda cortar fácilmente los rastros cuando sea necesario

Características:

• 1 fila o doble de 4 pines
• 13 filas de orificios de 4 pines con conexión al puerto GPIO
• 44 filas de filas dobles de 5 orificios
• 4 rieles de alimentación con marcas positivas/negativas
• 1 conector GPIO de 2x13 pines
• Orificios de1.2mm (0,047")
• Todos los orificios están enchapados para mayor resistencia ; estos no se despegarán con el retrabajo
• Dimensiones: 160x55mm (6.2" x 2.0" FR4 de 0.063" de espesor)

 Nota: este producto estará disponible solo hasta agotar existencias.

Enlace al fabricante

Palabras claves: circuito impreso universal, lámina, plaqueta, baquela, baquelita, Perma-proto
