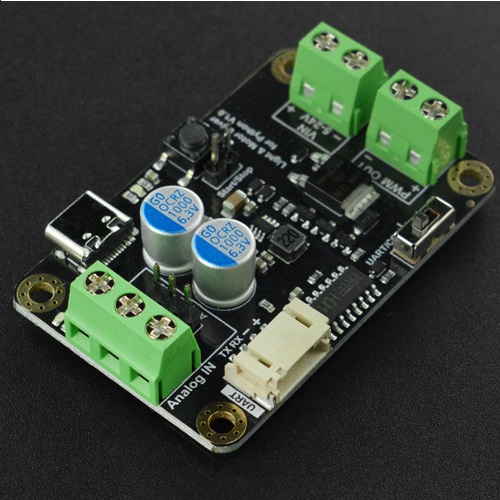

Tarjeta driver de PWM, utilizada en proyectos donde se quiera controlar la velocidad de un motor y en ajustes de intensidad de luz. Con cuatro métodos de ajuste. Con conectores USB-C y PH2.0. Voltaje de alimentación de 5V a 24 y tiene una capacidad de carga de 10A, que puede accionar un motor DC de aproximadamente 10W o una tira de luz LED de aproximadamente 5 metros.
Características:
- Rango de voltaje de entrada: 5V~24V
- Corriente máxima de control: 10A
- Rango de ajuste de relación de trabajo PWM: 0 ~ 255
- Rango de ajuste de frecuencia PWM: 183 Hz ~ 46875 Hz
- Número de canales PWM: 1 canal
- Botón de inicio/parada: x1
- Modos de control: Ajuste del potenciómetro externo, control de comunicación UART, control USB port host, control Phyton
- Interfaz USB: tipo C
- Interfaz UART: PH2.0-4P
- Interfaz para potenciómetro externo: pin header de 2.54
- Tamaño del orificio de montaje: 30x50 mm, diámetro 3.1mm
- Tamaño de PCB: 37x57 mm
Modos de control
- Control de código Python. Conecte la interfaz USB, puede usar directamente el código Python para controlar automáticamente la velocidad del motor y el efecto de iluminación. No se requiere placa base ni adaptador adicional. Se puede usar muy convenientemente en computadoras con Windows, computadoras Apple, Raspberry Pi, computadoras industriales o LattePanda.
- Comunicación del puerto USB, control de la computadora. Puede controlar manualmente el dispositivo en la PC o hacer que se ajuste automáticamente leyendo la temperatura de la CPU. Debido a que la computadora host puede ajustar con precisión la frecuencia y la relación de trabajo, este controlador se puede usar para probar motores de CC o productos de tiras de luz, o para optimizar equipos pequeños. Protocolo de comunicación MODBUS.
- Comunicación UART, control de programación. Cree un proyecto con efectos especiales, o enciéndalo en un momento específico, o ajuste los efectos de iluminación, o utilícelo con sensores. Por ejemplo, un ventilador que ajusta automáticamente la fuerza del viento y una tira de luz que cambia automáticamente su brillo.
- Control manual del potenciómetro
