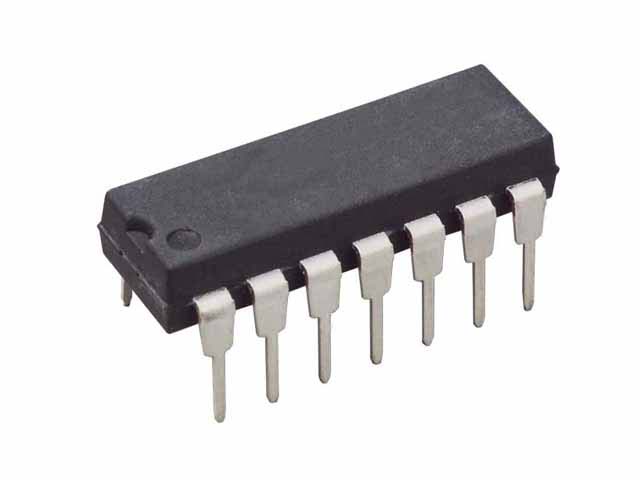

Circuito modulador/demodulador, está diseñado para usarse donde el voltaje de salida es un producto de un voltaje de entrada (señal) y una función de conmutación (portadora). Las aplicaciones típicas incluyen portadora suprimida y amplitud, modulación, detección síncrona, detección de FM y detección de fase.

Características:

• Voltaje aplicado: 30VDC
• Entrada diferencial de señal: ±5VDC
• Máxima corriente Bias: 10mA
• Frecuencia: 300MHz
• Excelente supresión de portadora −65dB típica @ 0.5MHz. −50dB típica @ 10MHz
• Ganancia ajustable y manejo de señal
• Entradas y salidas balanceadas
• Alto rechazo de modo común −85 dB típico
• Contiene 8 transistores activos
• Encapsulado 14DIP
• Montaje through hole

Palabras claves:modulador, demodulador
