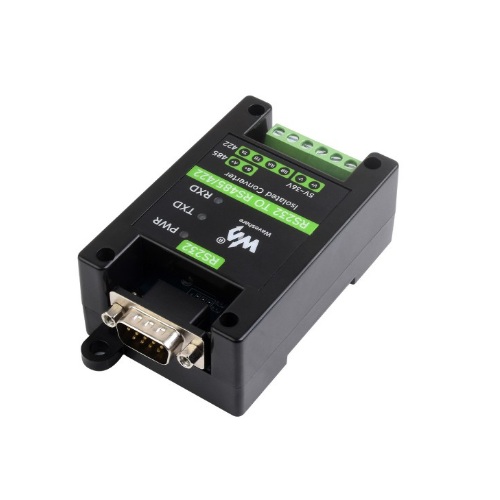

Convertidor aislado digital activo RS232 a RS485/422, con chips SP3232EEN y SP485EEN. Conversión de la señal RS232 en señal diferencial balanceada RS485/422 para conversión de interfaz, expansión de nodos y comunicación de larga distancia. Proporciona comunicación estable con aislamiento galvánico incorporado, protección a prueba de rayos y antielectrostática, etc., es una opción ideal para equipos de control industrial y/o aplicaciones con altos requisitos de comunicación.
Características:
- Transmisión estable a una velocidad de 300~921600bps
- El aislamiento de la fuente de alimentación integrado proporciona un voltaje aislado estable y no necesita fuente de alimentación adicional para el terminal aislado.
- Aislamiento digital integrado, permite aislamiento de señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía
- TVS (supresor de voltaje transitorio) integrado, suprime eficazmente las sobretensiones y los picos de voltaje transitorios en el circuito, a prueba de rayos y antielectrostático.
- Fusible de autorrecuperación y diodos de protección integrados que garantizan salidas estables de corriente/voltaje, proporcionan protección contra sobrecorriente/sobrevoltaje y mejoran el rendimiento a prueba de golpes.
- Protección de aislamiento ESD de 15 KV integrada y protección contra sobretensiones y rayos de 600 W
- Resistencia terminal 120R integrada en la interfaz RS485/RS422, deshabilitada de forma predeterminada, configurable mediante puente
- Terminal de tornillo de fuente de alimentación integrada, permite una entrada de amplio rango de 5 V ~ 36VDC.
- 3 LED para indicar el estado de alimentación y del transceptor
- Diseño de carcasa de ABS industrial para montaje en riel, de tamaño pequeño, fácil de instalar
- Dimensiones: 81x54x32mm
Características RS485/422:
- Conector: bornera terminal de tornillo
- Control de dirección: control automático de hardware
- Protección: diodo TVS, protección contra sobretensiones y protección ESD de 15KV
- Distancia de transmisión: 1.2km aproximadamente
- Modo de transmisión: punto a multipunto (hasta 32 nodos, se recomienda utilizar repetidores para 16 nodos o más)
Características RS232:
- Conector: DB9 macho
- Distancia de transmisión: unos 15m
- Modo de transmisión: punto a punto
