Circuito sumador binario completo de 4 bits 74LS283D, con acarreo, sumador de dos números binarios de 4 bits cada uno. El sumador completo de 4 bits es una concatenación de 4 sumadores binarios completos de 1 bit, la concatenación se realiza a través de los terminales de acarreo saliente (Cin) y acarreo entrante (Cout). Se pueden configurar varias unidades en cascada para sumar números de mayor cantidad de bits. Puede operar con lógica positiva o negativa. Encapsulado DIP-16.

Características:

• Familia: LS
• Voltaje de alimentación: 4.75VDC ~ 5.25VDC máximo
• Acarreo  rápido: 10 ns típico
• Rango de temperatura de operación segura: 0C ~ 70°C

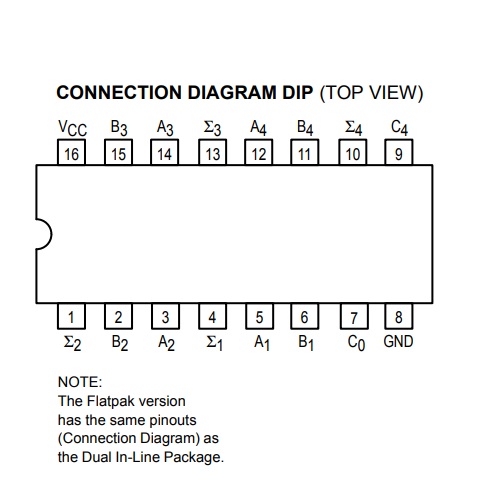

• Encapsulado: 16DIP
• Montaje through hole
