El OV2640 es un sensor de imagen de vanguardia de OmniVision. Cuenta con una interfaz DVP intuitiva, un potente ISP integrado con codificación JPEG y un bajo consumo de energía, lo que lo hace único y popular para aplicaciones de cámaras IoT en todo momento.

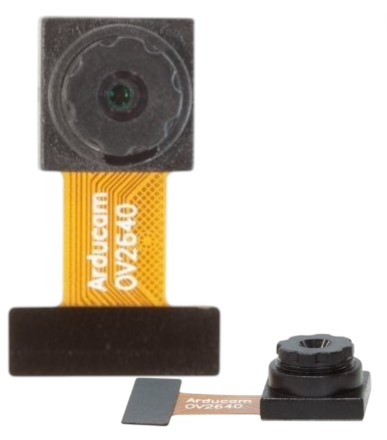

Este CCM (módulo de cámara compacto) se basa en un sensor OV2640 y está construido con una lente estándar de alta calidad y un FPC con interfaz Goldfinger de 24 pines. Es pequeño, pero se usa ampliamente y es muy recomendable para STM32, ESP32, ESP8266 y otros microcontroladores ARM y RISC de gama baja.

ESPECIFICACIONES

Cámara

- Tamaño de la matriz: 1600 x 1200 (UXGA)

- Fuente de alimentación

Núcleo: 1,3 V CC ± 5 %

Analógico: 2,5 ~ 3,0 V CC

E/S: 1,7 V a 3,3 V

- Consumo de energía

Modo YUV resolución completa y velocidad de cuadros: 125 mW

Modo comprimido con resolución completa y velocidad de cuadros: 140 mW

En espera: 600 μA

- Formato del sensor de imagen: Tipo 1/4″

- Velocidad máxima de transferencia de imagen: 1600×1200 a 15 fps, SVGA a 30 fps, CIF a 60 fps

- Sensibilidad: 0,6 V/Lux-seg

Lente

- EFL: 4,22 mm

- N.º de referencia: 2.0

- Ángulo de visión: 52 grados (diagonal)

- Distorsión: <1,0%

- Sensibilidad IR: Filtro IR integral de 650 nm, solo luz visible

- Tipo de lente: Enfoque fijo
