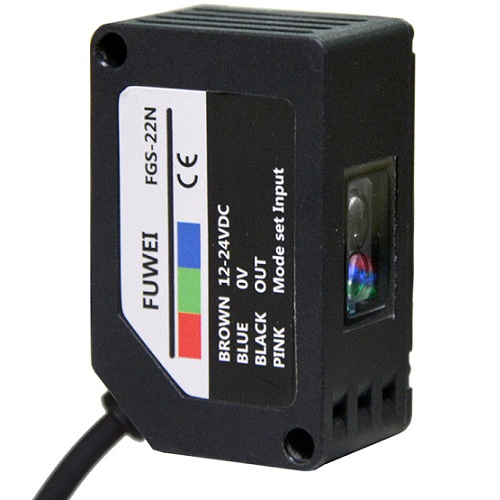

Sensor de color FGS22N. Es un sensor fotoeléctrico de reconocimiento de color, de alta precisión y corrección ocular eléctrica antivibración. Con rango de detección de 18-22mm y salida NPN.
Características:
- Voltaje de alimentación: 24VDC
- Distancia de detección: 18-22mm
- Salida transitor de colector abierto NPN
- Potencia inferior a 850mW
- Cuando el voltaje de la fuente de alimentación es de 24V, el consumo de corriente es inferior a 35mA
- Tiempo de respuesta: 200us
- Elemento emisor de luz: LED compuesto rojo/verde/azul (longitud de onda de proyección máx 640nm/525nm/470nm)
- Con cable de 4 hilos (café: +V, negro: salida, rosa: entrada de interruptor de modo, azul: 0V)
- Temperatura y humedad ambiente: -10 a 55C, 35 a 88% HR
- Con protección contra corto circuito
- Carcasa de ABS
- Peso: 104g
Con dos modos de detección de color:
|
Modo de detección |
Modo escala de color |
Bajo (ON) 0 a 0.6VDC; corriente de salida por debajo de 0.5mA; impedancia de entrada de 10K aproximadamente |
| Modo color | Alto (OFF) 12V a +VCC o abierto | |
| Operación de salida | Modo escala de color | ON cuando se detecta la marca de color |
| Modo color | ON cuando coincide |
No está diseñado para detectar el color de un líquido, ni el color de un LED o de una pantalla.
