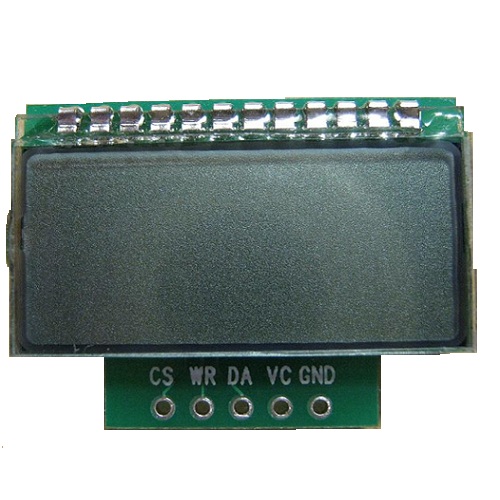

Pantalla LCD con controlador HT1621. Puede conectarse a tarjetas de desarrollo de 3.3V o 5V, con un pequeño cambio en el valor de una resistencia. Esta pantalla tiene un bajo consumo de energía y una interfaz simple. Tiene cinco pines E/S, tres se utilizan como pines de datos y dos como pines de alimentación.

Características:

• Controlador: HT1621
• Voltaje de alimentación: 3.3-5V
• Corriente de trabajo: 12uA (0.12mA)
• Voltaje lógico: 3.3-5V
• LCD duty: 1/4
• LCD bias: 1/3
• Número de digitos: 4 de 7 segmentos

Nota: El voltaje predeterminado del LCD es 3.3V, y la resistencia trasera es 120R. Si se usa en un sistema de 5V como un microordenador de un solo chip se necesita cambiar la resistencia a 20K.
