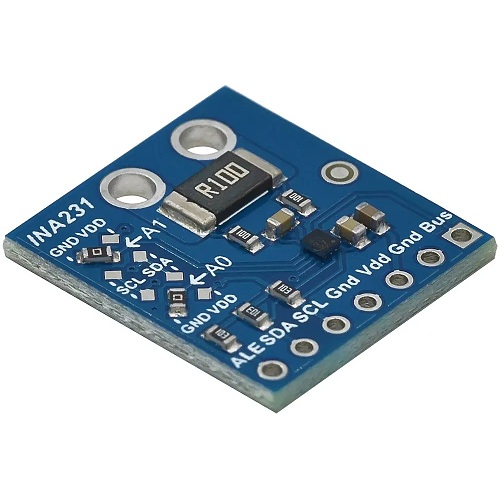

Tarjeta sensor basada en el chip INA231. Trabaja como un monitor de potencia y derivación de corriente con una interfaz compatible con I2C. El dispositivo monitorea tanto una caída de voltaje de derivación como un voltaje de suministro de bus. El valor de calibración programable, los tiempos de conversión y el promedio, combinados con un multiplicador interno, permiten lecturas directas de los amperios actuales y la potencia en vatios.

El INA231 detecta corriente en voltajes de bus de modo común que pueden variar de 0V a 28V, independientemente del voltaje de suministro. Cuenta con hasta 16 direcciones programables en la interfaz compatible con I2C.

Características:

• Voltaje de alimentación: 2.7 a 5.5V
• Consumo de corriente: 300uA típico
• Rango de voltaje de bus: 0 a 28V
• Detección de lado alto o lado bajo
• Alta precisión: 0.5 % de error de ganancia (máx.)
• Opciones de promedio configurables
• 16 direcciones programables
• Informes de corriente, voltaje y potencia
• Dimensiones: 18x19.4mm

Pines:

• BUS: entrada de tensión de bus
• SDA/SCL: datos de bus IIC y líneas de señal de reloj
• ALE: Salida de alarma multifunción
• A0/A1: línea de dirección IIC
• IN+/IN-: entrada analógica no inversora, entrada analógica inversora
