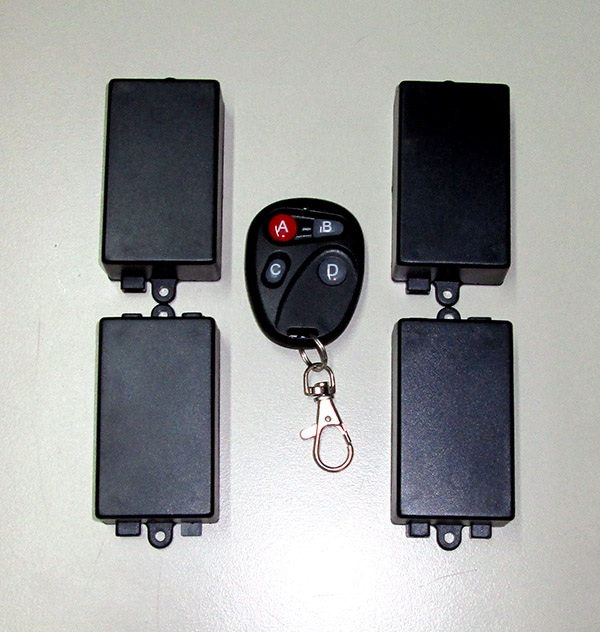

Receptor inalámbrico RF que implementa 4 Relevos separados, recibe comandos desde un control remoto, este sistema enciende o apaga, hace la veces de pulsador o hace un cambio entre dos o más canales a la salida de los relevos al recibir el comando, incluye un control remoto.

Ideal para ser usado en:

• Sistemas de cierre en vehículos
• Control de puertas de garaje
• Puertas electrónicas
• Encendido y apagado de luces
• Domótica

Especificaciones:

• Alimentación: 12Vdc
• Frecuencia: 433 MHz
• Relevos: 4
• Dimensiones modulo: 65×36 × 25 mm
• Temperatura de funcionamiento: -10 ℃ ~ +50 ℃

Conexión:

• Alimentacion:12Vdc Pines IN+-IN-
• Salida: pines COM-ON

Funcionamiento

El funcionamiento del dispositivo se puede cambiar a travez de un Jumper de la siguiente manera

1 2 3 Pulsador

1 2 3 Suiche On/Off

1 2 3 Intercambiable entre canales

Programación

Para programar un canal se debe presionar el pulsador dentro de la tarjeta (3 seg) hasta que el led se apague, luego presionar el canal que se quiere seleccionar en el control remoto y el led parpadeará y quedara encendido.

Para borrar la memoria del módulo se debe dejar presionado el pulsador hasta que el led se vuelva a encender (>7seg), se borran todos los controles.

Palabras claves:receptor, RF, radio frecuencia, control remoto, 433MHz, domótica
