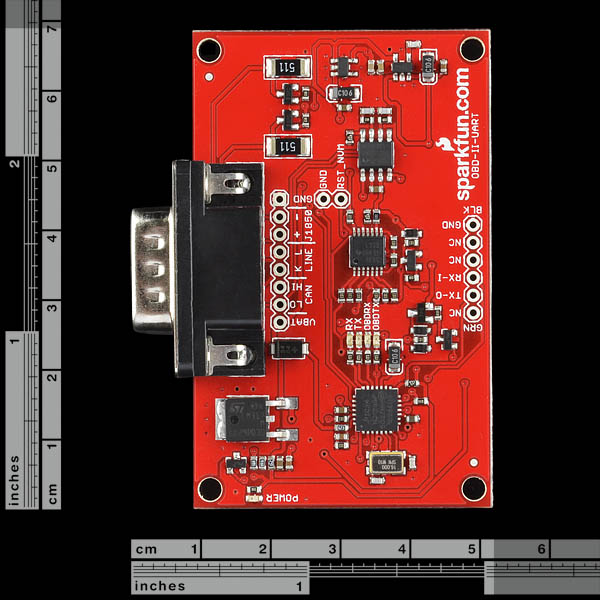

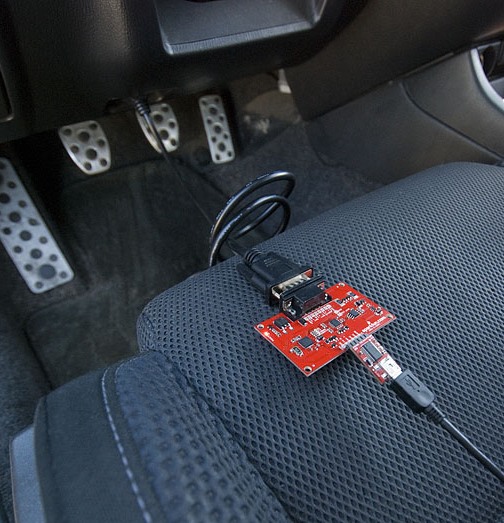

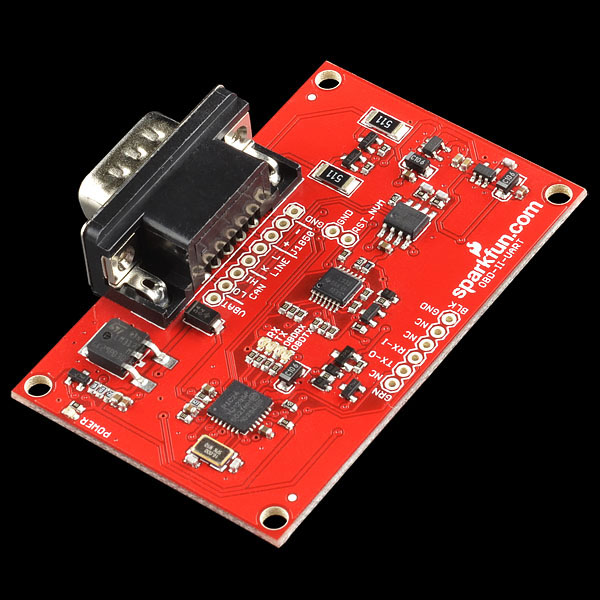

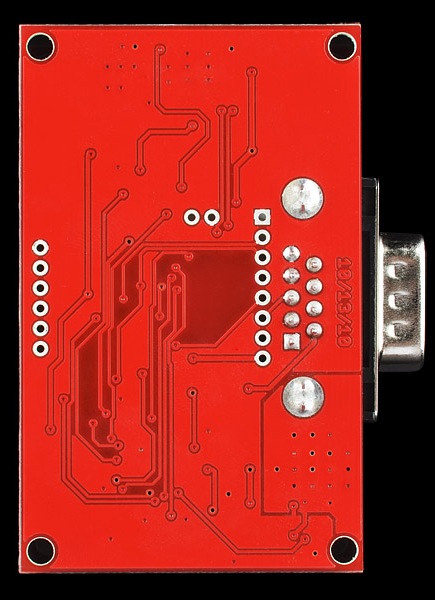

Esta tarjeta permite una interfaz con el bus OBDII de tu carro. Proporciona una interface serial utilizando el set de comandos ELM327, soporta los mayores estándares de OBD-II como CAN y JBUS.

OBDII (On-Board Diagnostics, Second Generation) es un set de estandares para implementar un sistema basado en computador para controlar las emisiones en vehículos.

Características:

• Totalmente compatible con el set de comandos AT ELM327
• Set de comandos Extended ST
• UART interface (baud rates desde 38 bps hasta 10 Mbps)
• Secure bootloader para fácil actualización de firmware
• Soporta los protocolos OBD II:
  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000)
  • ISO 9141-2 (Asian, European, Chrysler vehicles)
  • SAE J1850 VPW (GM vehicles)
  • SAE J1850 PWM (Ford vehicles)
• Suporta también los protocolos OBD:
  • ISO 15765
  • ISO 11898 (raw CAN)
• Soporta protocolo OBD SAE J1939
• Algoritmo de detección de protocolo Superior automatic
• Buffer grande de memoria
• Entrada de Voltaje para monitoreo de batería

Esquemático:

Comandos AT ELM327:

Enlace de interés:

Palabras claves: UART, OBD-II, carro, car hacking
