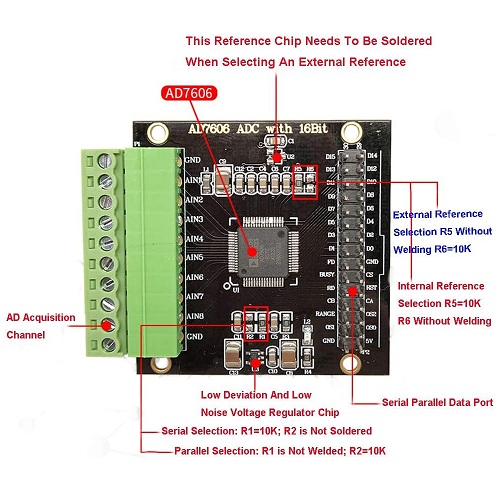

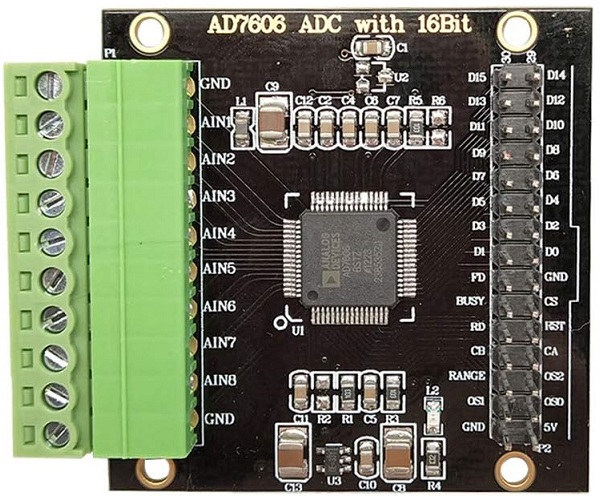

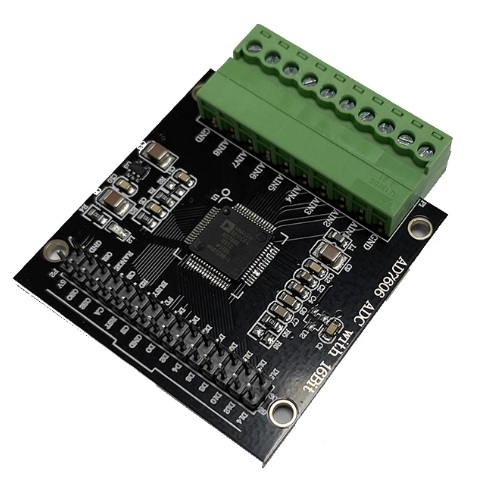

Módulo de adquisición de datos AD7606 con convertidor analógico-digital de 16 bits y 8 canales con frecuencia de muestreo síncrona de 200 kHz. El AD7606 es un chip de adquisición de datos analógico a digital de 16 bits y 8 canales con muestreo simultáneo, y la frecuencia de muestreo por canal puede alcanzar los 200 kSPS, con protección de fijación de entrada analógica incorporada, generador de ondas de filtro anti-aliasing de segundo orden, amplificador de seguimiento y retención, ADC de aproximación sucesiva con redistribución de carga de 16 bits, filtro de palabra digital, fuente de voltaje de referencia de 2.5 V, búfer de voltaje de referencia e interfaz de línea serial y paralela de alta velocidad.

Se puede aplicar a la monitorización y protección de líneas eléctricas, control de motores multifásicos, instrumentación y control, posicionamiento de múltiples ejes, adquisición de datos y otros sistemas.

Características:

• Tipo: Módulo de conversión analógico-digital
• Voltaje de alimentación: 5 VDC
• Corriente: 20 mA (máx.)
• Rango de voltaje de entrada: ±5 V o ±10 V
• Nivel de señal de control: 3.3 V
• Protocolo de comunicación: SPI serie, datos de 8 canales en paralelo
• El centro de modos proporciona rutinas: STM32F103RBT6
• Plataforma de rutina: STM32F103X-M3
• Resistencia de entrada: 1M
• Bits de resolución del ADC: 16 bits
• Frecuencia de muestreo: 200K SPS
• Número de canales de entrada: 8 canales independientes
• Interfaz de entrada: terminal 3.81--8PIN
• Voltaje de referencia: interno 2.5 V
• Modo de sobremuestreo: 6 piezas
• Modo de salida: datos de 8 canales en serie o paralelo
• Interfaz conector 3.81-10PIN, doble fila de agujas XH2.54
• Peso: 23g
• Dimensiones: 50x50x12 mm
