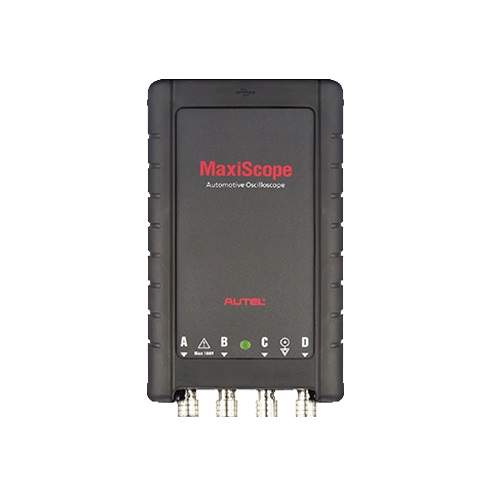

Osciloscopio automotriz de 4 canales MP408
[MP408-BASIC] Osciloscopio automotriz de 4 canales MP408
Osciloscopio Automotriz de 4 Canales basado en PC. Funciona en conjunto con una PC o con Escáner MaxiSys compatibles. Se comporta como una potente herramienta de diagnóstico, que ayuda a reconocer el funcionamiento interno de los circuitos electrónicos de los vehículos. Con un diseño de Interfaz al usuario fácil de usar, además de sus incomparables especificaciones, puede medir y probar virtualmente todos los componentes y circuitos eléctricos y electrónicos de cualquier vehículo moderno. Alimentación de energía directamente por el puerto USB conectado a la PC, haciendo que el uso del sistema sea más funcional y portátil para los usuarios. Contiene accesorios.
Características generales:
- Configuración automática a un clic en las escalas de Voltaje y base de Tiempo
- Aplicable a todas las marcas y modelos de vehículos modernos
- Es compatible con los estándares de bus de datos LIN, CAN y FlexRay
- Lee y muestra las señales eléctricas en formas de onda de alta resolución
- Permite edición manual de la pantalla de presentación de parámetros en medición
- Guarda y reproduce datos de formas de onda
- Panel de control con los 4 canales codificado por color
- Diseño intuitivo de la interfase al usuario, que incluye un ajuste simplificado del punto de disparo (Trigger) y que presenta la información en escala de tiempo real
- Alimentación directa por conexión USB
- Actualización de software gratuita en línea por internet
- Diseño portátil, con carcaza fuerte
Características técnicas:
- Resolución vertical: 12 bits
- Canales: 4
- Ancho de banda: 20MHz
- Precisión: 1%
- Sensibilidad: 10mV/div a 20V/div
- Interfaz de PC: USB 2.0
- Alimentación por el puerto USB
- Intervalos de entrada (escala completa): 50mV a ±100V en 11 intervalos
- Resistencia de entrada: 1MΩ en paralelo con 22pF
- Tipo de entrada: conector BNC de un extremo
- Toma de entrada: CA/CC seleccionable por software
- Protección de sobrecarga: ±200V en entrada única
- Memoria de búfer: Muestras de 32MB compartidas entre los canales activos
- Búfer de forma de onda: Hasta 1000 formas de onda
- Intervalos de base temporal: 100ns/div a 1000s/div
- Intervalo de temperatura de funcionamiento: 0 a 50°C
- Dimensiones: 190x115x38mm
- Peso: < 0.5kg
Tasa de muestreo máxima (Una captura)
- 1 o 2 canales en uso: 80MS/s
- 3 o 4 canales en uso: 20MS/s
Palabras claves: osciloscopio automototriz, para PC, 20MHz,4 canales
| Fabricante | Autel |
| Tipo de equipo | Portatil |
| Ancho de banda | 20 MHz |
| Tasa de muestreo | 80 MS/s |
| Longitud de registro | 32 Mpts |
| Numero canales analogos | 4 |
| Numero canales digitales | 0 |
| Interfaz de comunicacion | USB |
| Análisis de protocolos | Incluido |
