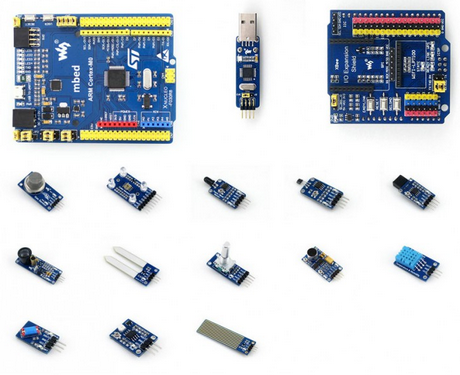

Kit de desarrollo XNUCLEO-F030R8, viene con shield de expansión de I/O y varios sensores (Gas, Color, Llama, Hall, IR, UV, Laser, Sonido, Temperatura y Humedad, Inclinación, Nivel de Liquido, etc.).

Características:

• Compatible con NUCLEO-F030R8
• Microcontrolador Cortex-M0 STM32F030R8T6
• Soporta shields Arduino
• Headers ST Morpho proven acceso total a todas las I/Os del STM32
• Soporta mbed
• Librería HAL incluyendo gran variedad de ejemplos
• Viene con un modulo separado ST-LINK/V2
• Compatible con Arduino UNO y Leonardo
• Interface Arduino ICSP
• Conectividad USB, con conector Micro USB
• Las interfaces comunes se conectan por medio de jumpers
• UART Debugging
• Cristal de 8MHz
• Cristal de 32.768KHz
• 4 LEDs
• Indicador UART
• Botón De posición
• ST-LINK separado
• Viene con cable USB

Enlace de interés:

• Click Aquí.

Esquematico:​

XNUCLEO-F030R8

1. STM32F030R8T6

   • Core : ARM® 32-bit Cortex™-M0
   • Operating frequency : 48MHz
   • Operating voltage : 2.4V-3.6V
   • Package : LQFP64
   • Memories : 64kB Flash, 8kB SRAM
   • Interfaces : 2 x SPI, 2 x USART, 2 x I2C
   • AD/DA : 1 x AD (12 bit)
2. SPX3819M5 : 3.3V voltage regulator
3. AMS1117-5.0 : 5.0V voltage regulator
4. CP2102 : USB to UART convertor
5. Arduino connector : for connecting Arduino shields
6. ICSP interface : Arduino ICSP
7. USB TO UART : for debugging
8. SWD interface : for programming and debugging
9. ST Morpho headers : access to VCC, GND and all the I/Os, easy for expansion
10. 6-12V DC input
11. User button
12. Reset button
13. Power indicator
14. User LED
15. Serial port Rx/Tx indicator
16. 500mA fast self-recovery fuse
17. 8MHz crystal
18. 32.768KHz crystal
19. ADC/I2C selection jumper

    • short A and B : Arduino A4, A5 is used as I2C
    • short B and C : Arduino A4, A5 is used as ADC
20. UART selection jumper
21. MCU current test jumper : for low power tests
22. Power selection jumper

    • short 5V and U5V : powered from USB connection
    • short 5V and E5V : powered from external power supply
23. User button jumper

    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires
24. User LED jumper

    • short the jumper to connect to I/Os used in example code
    • open the jumper to connect to other custom pins via jumper wires
