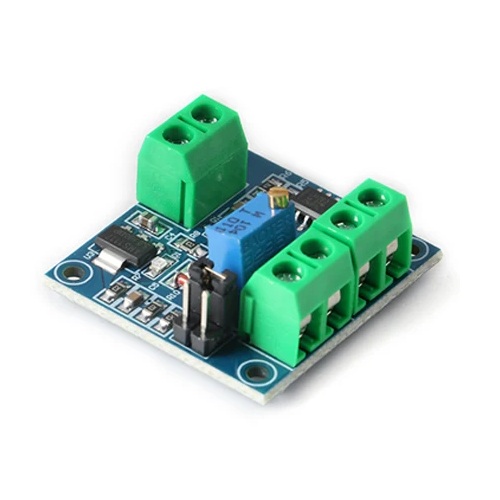

Conversor de voltaje a señal PWM. Puede convertir un voltaje de 0-5V-10V en una salida PWM de 0%-100% y ajustar el ciclo de trabajo de PWM ajustando el voltaje. Puede conectarse a una salida analógica de un microcontrolador, PLC o a un sensor, potenciómetro.
Características:
- Voltaje de funcionamiento: 5-12VDC
- Frecuencia de salida PWM: alrededor de 50kHz
- Amplitud PWM: 5V
- Rango de conversión: 0-5V/0-10V
- Conversión de voltaje: 0%-100%PWM
- Tolerancia: 1%-3%
- Dimensiones: 31x33mm
Instrucciones de uso:
- Conecte el voltaje de trabajo a VCC y GND. No los conecte al revés para evitar daños a la placa y a los dispositivos
- Conecte un voltaje controlable en el terminal VIN. El rango de voltaje se divide en dos tipos: 0-5V y 0-1 0V según el modo seleccionado
- La salida PWM es PWM. El ciclo de trabajo se puede ajustar ajustando el voltaje
- La precisión se puede controlar ajustando el potenciómetro
