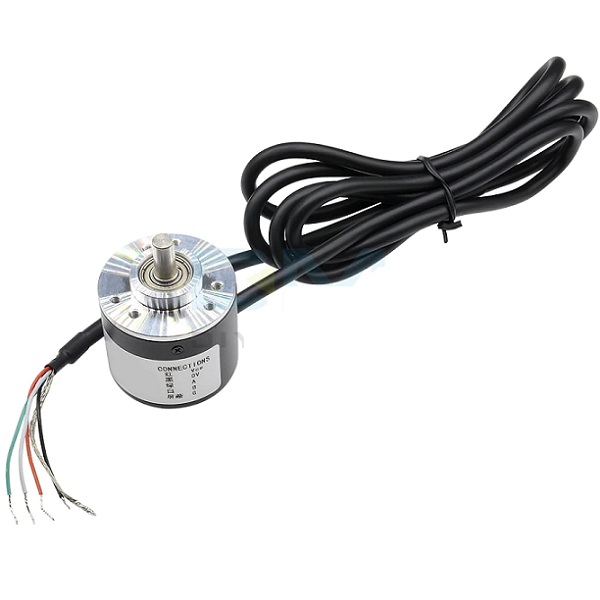

Encoder rotatorio incremental de 360 pulsos, voltaje de funcionamiento de 5-24V. Utilizado en proyectos de medición la velocidad de rotación, ángulo y aceleración de un objeto. También es adecuado para el control inteligente de varias mediciones de desplazamiento, máquinas automáticas y aplicaciones educativas.

Características:

• Voltaje de alimentación: DC5-24V
• Pulsos: 360 p/r (360 pulsos/R monofásicos, dos fases de frecuencia 4 que se duplican a 1440 pulsos)
• Velocidad máxima mecánica: 5000 R / min
• Frecuencia de respuesta: 0-20KHz
• Dimensiones del Eje: 6x13mm (0.23x0.51 pulgadas)
• Tamaño: 38x35.5mm (1.49x1.39 pulgadas)
• Salida: circuito de pulso ortogonal rectangular de salida de 2 fases AB, tipo de salida del colector abierto NPN.
• Longitud del cable: 1,5 metros

Cables de conexión

• Verde = fase A
• Blanco = fase B
• Rojo = potencia Vcc +
• Negro = V0

La salida de 2 fases AB no debe conectarse directamente con VCC, de lo contrario, quemará el tríodo de salida
