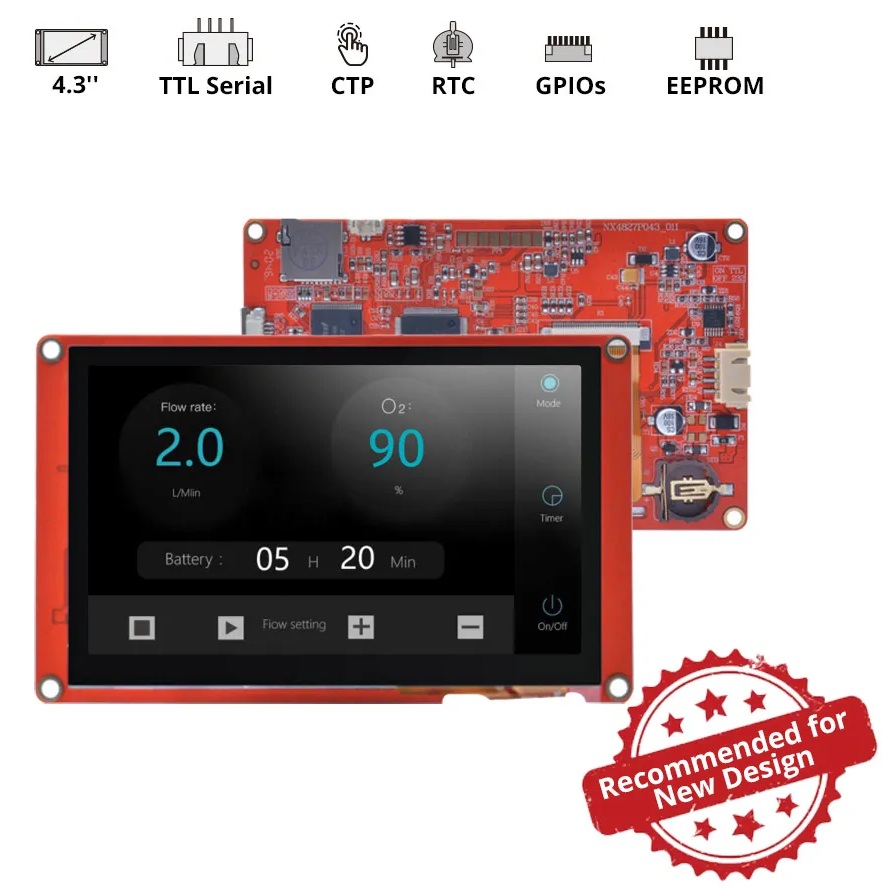

Modelo: NX4827P043-011R
Pantalla inteligente Nextion con procesador y memoria integrados. Usando el software NEXTION Editor, puedes desarrollar rápidamente la interfaz HMI (interfaz hombre-máquina) mediante componentes de arrastrar y soltar (gráficos, texto, botones, deslizadores, etc.) e instrucciones basadas en texto ASCII para codificar cómo interactúan los componentes en la pantalla. La pantalla HMI Nextion se conecta al MCU periférico a través de TTL Serial (5V, TX, RX, GND) para proporcionar notificaciones de eventos que el MCU periférico puede procesar, y el MCU periférico puede actualizar fácilmente el progreso y el estado de vuelta a la pantalla Nextion utilizando simples instrucciones basadas en texto ASCII. Con un hardware más potente en términos de MCU, almacenamiento Flash y SRAM.
Esta versión es de panel IPS (In-Plane Switching) que ofrece una exactitud y consistencia superior en los colores, amplios ángulos de visión, cerca de 178 grados, y contraste superior mostrando más detalles en las áreas claras y oscuras de la imagen.
La imagen de usa solo como referencia.
Características:
- Voltaje de funcionamiento: 4.65-6.5V. Típica: 5V, 1A
- Resolución de pantalla: 480x272 pixeles
- Área de visualización: 105.50 x 67.20 mm (largo x ancho)
- 512 KB de SRAM
- 120 MB de memoria Flash
- 1024 Byte EEPROM
- Colores 65K 65536 colores
- Táctil resistivo
- Interfaz serie TTL, 4 pines de 2.54mm (+ 5V, TX, RX, GND)
- 8 GPIO digitales extendidos (Soporte de entrada, salida y evento de enlace de componentes, soporte de PWM, en la IO6-IO7)
- Puerto para tarjeta SD: Sí, admite una tarjeta micro SD de 32G como máximo. Es exclusivo para actualizar el firmware/diseño de HMI de Nextion
- Soporte RTC incorporado (Tipo de batería: CR1220)
- Con conector de audio tipo 1.25T-2-2A
El paquete incluye: 1 Pantalla HMI Nextion NX4827P043-011R, 1 cable XH2.54 4P , 1 placa de prueba de fuente de alimentación
