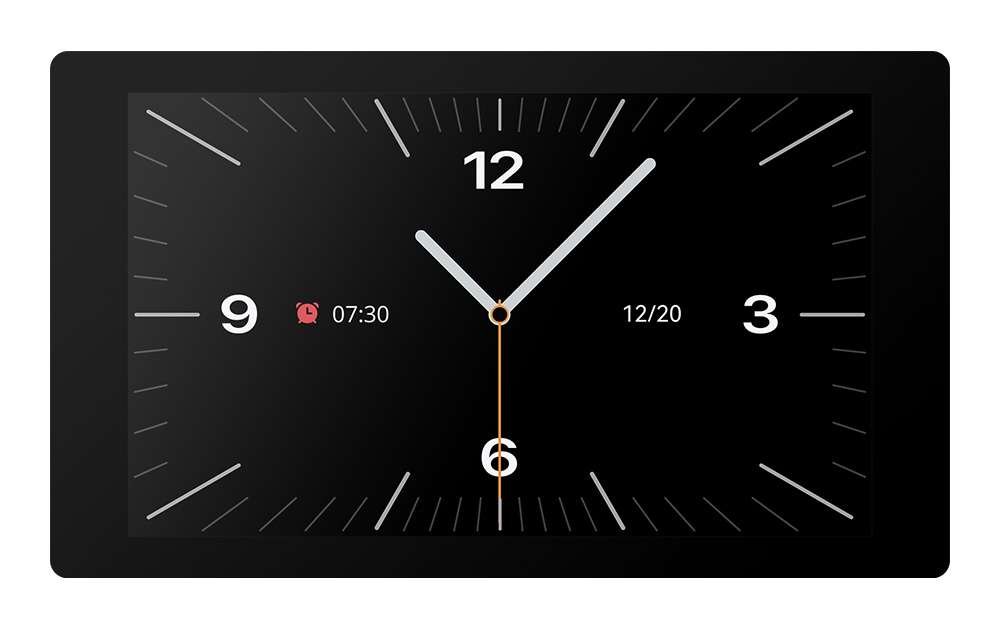

Pantalla LCD a color que combina un procesador integrado y una pantalla táctil con memoria, junto con el software Nextion Editor para el desarrollo de proyectos de interfaz gráfica de usuario (GUI) HMI. Con el software NEXTION Editor, se puede desarrollar rápidamente la GUI HMI mediante la función de arrastrar y soltar componentes (gráficos, texto, botones, deslizadores, etc.) e instrucciones de texto ASCII para codificar la interacción de los componentes en la pantalla. Incluye cable XH2.54 4P y una placa de prueba de alimentación.
En comparación con otras series, los productos de la serie Edge son más fáciles de instalar y presentan un diseño más elegante y delgado. Las funciones de reproducción de audio, vídeo y animación enriquecen la interacción del usuario con la HMI del proyecto. La serie Edge admite funciones de software avanzadas, como componentes transparentes, efectos de carga de página y funciones de movimiento y arrastre de componentes, entre otras.
Características:
- Voltaje de funcionamiento: 5V (Fuente recomendada: 5V/1A)
- Tipo: touch screen
- Táctil capacitiva
- Resolución: 480x800 píxeles
- Color: 65K 65536 colores
- Memoria flash: 120MB
- EEPROM: 1024B
- Memoria RAM: 512KB
- Tamaño de la pantalla: 4.3 pulgadas (sin la carcasa)
- Interfaz serial TTL (RX: 3,3 V/TX: 5,0 V)
- Puerto serie 4 pines_2.54mm
- Zócalo para tarjeta SD: Sí (formato FAT32), admite una tarjeta Micro SD de 32G como máximo (No incuida). Se utiliza exclusivamente para actualizar el firmware/diseño HMI de Nextion
- Soporte RTC incorporado (Tipo de batería: CR1220 )
- Incluye 8 GPIO, facilitando la integración con diversos sistemas y periféricos
- Con conector de audio tipo 1.25T-2-2A
