Compuerta lógica NAND. Genera una salida falsa (0) solo cuando todas sus entradas son verdaderas (1); en cualquier otro caso (una o ambas entradas en 0), su salida es verdadera (1), funcionando como una compuerta AND con la salida negada. Encapsulado 14DIP.

Características:

• Voltaje de alimentación: 2VDC ~ 6VDC
• Numero de circuitos: 2 (2 compuertas de 4 entradas)
• Familia: HC20
• Tipo lógico: CMOS (High-speed CMOS)
• Nivel de corriente a la salida máximo por pin: ±25mA
• Tiempo de propagación, entrada a salida: máximo 30ns @ Vcc = 4.5V
• Rango de temperatura de operación segura: -55ºC ~ 125ºC
• Encapsulado: 14DIP
• Montaje through hole

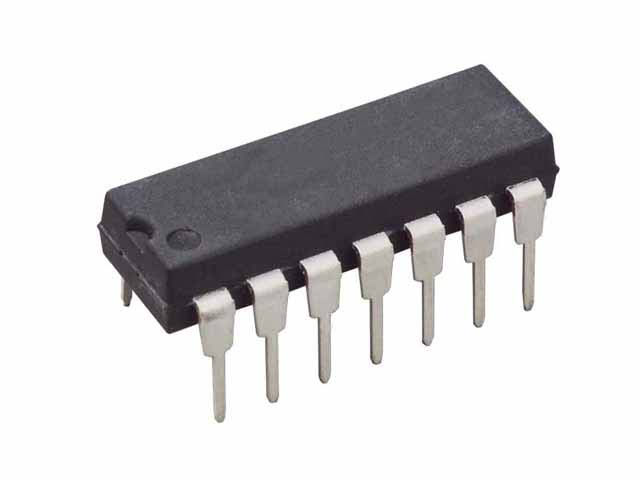

[La imagen sólo se usa como referencia]
