Contador divisor por 16. Es un contador de alta velocidad de 4 bits con rizado, dividido en dos secciones. Cada contador tiene una sección de división por dos y una sección de división por ocho (LS93), que se activan mediante una transición de alto a bajo en las entradas de reloj. Cada sección puede utilizarse por separado o enlazarse (de Q a CP) para formar contadores módulo 16. Todos los contadores tienen un reinicio maestro (Clear) con compuerta de dos entradas. Encapsulado 14DIP.

Características:

• Familia: LS
• Voltaje de alimentación: 4.75VDC ~ 5.25VDC máximo
• Corriente máxima (Low-level output current): 8mA.
• Rango de temperatura de operación segura: 0ºC ~ 70ºC
• Encapsulado: 14DIP

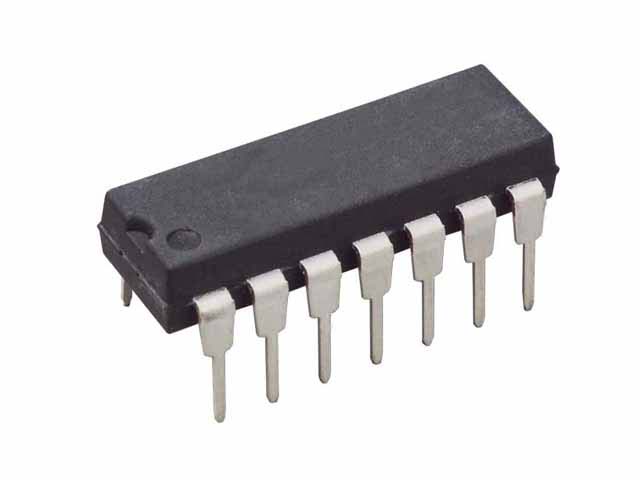

[La imagen sólo se usa como referencia]
