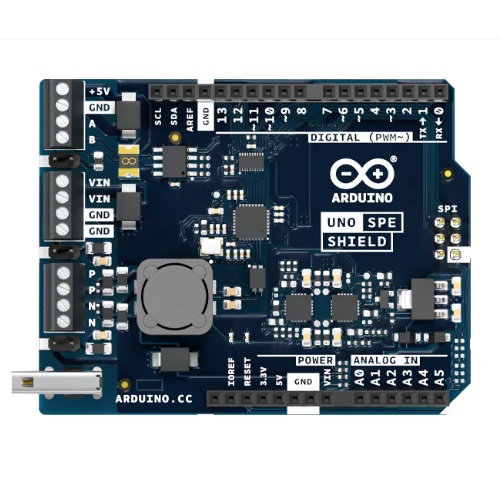

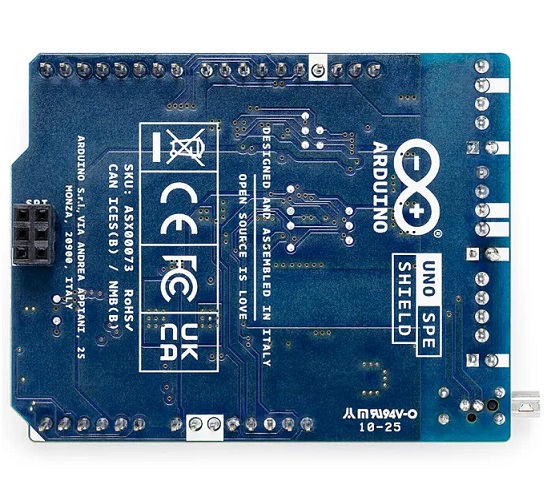

Shield Arduino UNO SPE (Single Pair Ethernet) combina Ethernet de par único (10BASE-T1S) y RS-485. Permite la integración en redes Ethernet de bajo consumo y sistemas de comunicación serie robustos, garantizando una conectividad eficiente en entornos embebidos. Compatible con el formato Arduino UNO, admite SPI, UART e I2C, facilitando la interoperabilidad con diversos dispositivos. Además, cuenta con borneras terminales de tornillo para opciones adicionales de conectividad y alimentación.
Su diseño robusto y su avanzada protección lo hacen ideal para aplicaciones en entornos industriales de monitorización remota y control automatizado. Es una solución versátil para comunicaciones industriales, IoT y automatización.
Compatibilidad plug-and-play con placas Arduino UNO R4.
Características:
- Voltaje de alimentación: +5 VDC desde la alimentación USB cuando se conecta a una placa de Arduino
- +7-24 VDC de la bornera T1SP, que habilita la alimentación a través de la línea de datos (PoDL, Power over Data Line )
- +7-24 VDC de la bornera VIN
- Controlador SPE T1S LAN8651B1 de Microchip®
- Velocidad de datos SPE: 10 Mbit/s
- Transceptor RS-485 XR33058IDTR-F de MaxLinear®
- Comunicación RS-485
- Método: Semidúplex
- Velocidad de datos RS-485: 20 Mbps para distancias cortas (<15 m)
- Distancia máxima RS-485: Admite hasta 1200 m con velocidad reducida.
- Topología RS-485: Funciona en topología de bus, admitiendo hasta 80 nodos
- Velocidad SPE: Funciona a 10 Mbps según el estándar 10BASE-T1S.
- Distancia máxima SPE: Admite hasta 25 metros en topología multidrop (varios nodos en un mismo segmento).
- Topología SPE: Permite hasta ocho nodos en una red multidrop.
- Ethernet de par único (10BASE-T1S) con PoDL para alimentación y datos combinados a través de un solo cable

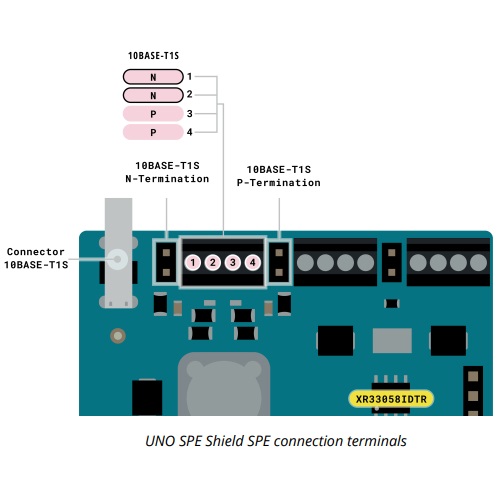

- 1 terminal de tornillo SPE T1S
- 1 conector dedicado SPE T1S
- 1 terminal de tornillo RS-485
- Interfaces: UART, SPI, I2C
- Temperatura de funcionamiento: -40 °C a +85 °C
- Dimensiones: 68.85 mm x 53.34 mm
