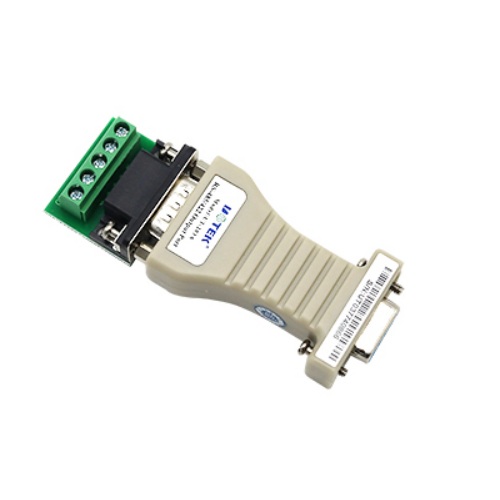

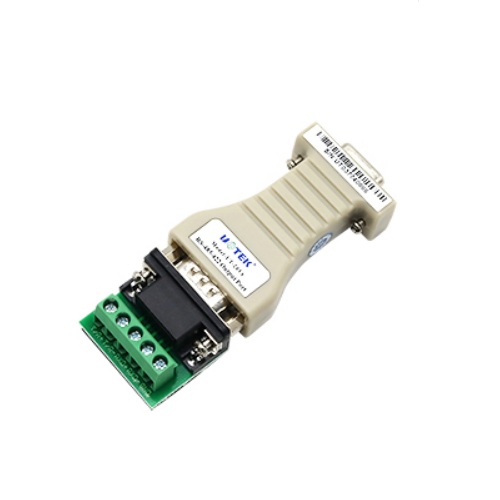

Este conversor permite comunicar equipos que sólo poseen puerto RS-232 (serial RS232), con una red RS-485 y realizar integración con Software, PLC, SCADA, y en general cualquier red basada en RS485. También puede ser usado para extender la distancia de alcance RS-232 usando RS-485 usando dos conversores.

Características:

• Autoalimentado con señales TX, RX, RTS, CTS del RS232.
• Se puede alimentar con +5VDC/40mA si RS232 no es lo suficientemente fuerte
• Interfaz complatible con EIA/TIA RS232-C y el estandar RS485
• RS232: RX, TX, GND. RS485: RS485+(A), RS485-(B), GND
• Tasa de Baudios: hasta 115K
• Distancia de transmisión RS485: Hasta 1200m @ 24 AWG. RS232: hasta 10m
• Conector RS232: DB9 hembra.

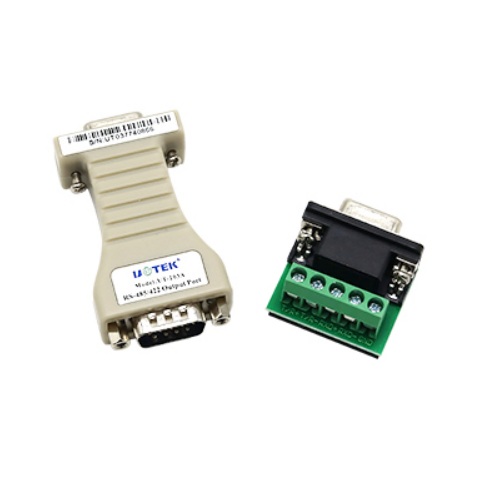

• Conector RS485: DB9 macho con adaptador para bornera de 4 posiciones.
• Temperatura de operación: 0°C a 50°C
• Huemedad: 5% a 95%.
• Dimensiones: 63x33x17 mm

Manual de usuario:

Palabras claves:comunicación, conversor, RS232, RS485, DB9, no aislado
