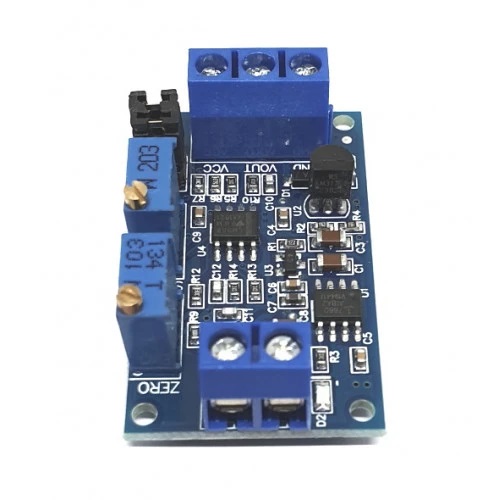

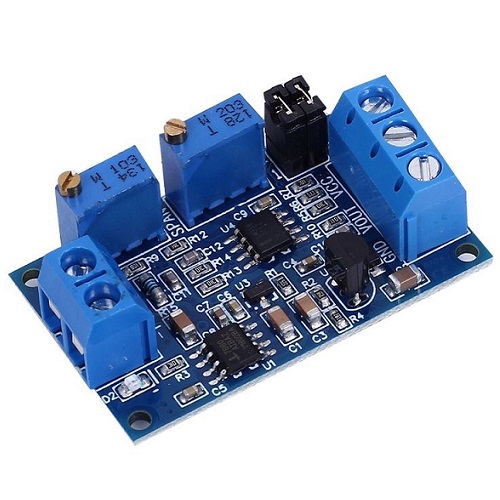

Módulo conversor de corriente a voltaje. Este módulo se utiliza al final de la transmisión de la señal de corriente para convertir esta señal en señal de voltaje para la detección del microcontrolador. La entrada de corriente admite 4-20mA, 0-20mA, y la salida de voltaje admite 0-3.3 V 0-5V 0-10V. La salida de voltaje se configura utilizando jumpers incluidos en la placa y además, cuenta con un potenciómetro de calibración para el ajuste de mínimo de voltaje de salida y uno para el máximo voltaje de salida.

Características:

• Voltaje de alimentación: 7 - 36 VDC (por lo menos 3V superior al rango seleccionado)
• Rango de señal de salida en voltaje: 0 a 3.3, 5, 10 VDC (seleccionable mediante jumper)
• Rango de señal de entrada en corriente: 0-20 mA o 4-20mA
• Alta estabilidad, buena linealidad
• Temperatura de funcionamiento: -10°C a +60°C
• Dimensiones: 43x26 mm

Ajuste de Rango:

4-20mA:

• 0-2.5V: J1 Pines 1,2 desconectados; Pines 3, 4 en corto (conectados)
• 0-3.3V: J1 Pines 1,2 desconectados; Pines 3, 4 desconectados
• 0-5V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
• 0-10V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 desconectados

0-20mA:

• 0-3.3V: J1 Pines 1,2 desconectados; Pines 3, 4 en corto (conectados)
• 0-5V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
• 0-10V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 desconectados
