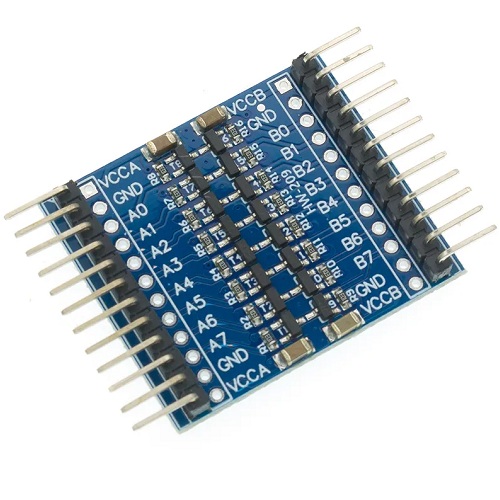

Conversor de nivel lógico bidireccional de 8 canales

[CONV-NIVEL-LOG-8CH] Conversor de nivel lógico bidireccional de 8 canales

https://www.didacticaselectronicas.com/web/image/product.template/23697/image_1920?unique=9f246f7

$ 7.800,45 7800.45 COP $ 7.800,45 IVA incluido.

$ 6.555,00 IVA incluido.

Preguntar por el precio

    Esta combinación no existe.

    Contáctenos
    Share :

    Tarjeta conversora de nivel lógico digital. Es totalmente bidireccional y sirve para interconectar circuitos con niveles diferentes de voltaje lógico. Pueden conectar señales de comunicaciones UART, SPI, I2C (3.3V y 5V)

    Características:

    • Rango de voltaje soportado : 1.8 a 6V
    • Número de canales: 8
    • Dimensiones: 28x27.5mm

    Conexión de pines:

    • VCCA: alimentación de 3.3V
    • VCCB: alimentación de  5V
    • GND: negativo de la alimentación

    Ejemplo de trabajo: si el pin VCCA se conecta a 3.3V y el pin VCCB a 5 VDC se tiene que:

    • Cuando un pin Ax tenga una entrada en alto a 3.3VDC en el pin Bx correspondiente se genera un voltaje de 5VDC
    • Cuando en un pin Bx tengamos un voltaje de 5VDC en el pin respectivo Ax se tendrá un voltaje de 3.3VDC

    Palabras claves: conversor, convertidor, conversor de voltaje, nivel lógico, bidireccional
