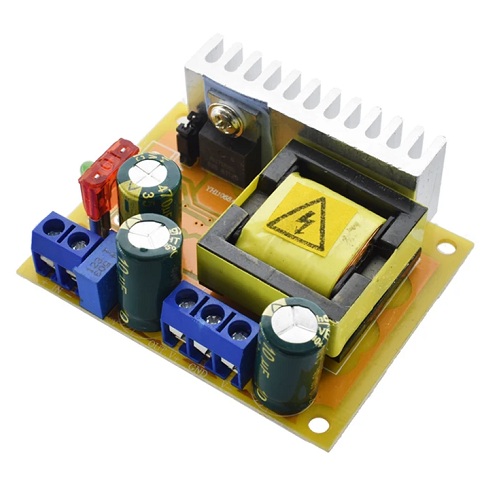

Fuente de alimentación elevador de carga de condensador de alto voltaje. Con voltaje de entrada seleccionable por puente en la PCB, regulador para la salida de voltaje y salida dual.
Características:
- Voltaje de entrada: 8-16V (para aplicaciones de batería de litio de 3S y batería de 12V). Entrada de 10-32V (para aplicaciones de amplio rango de voltaje de entrada)
- Voltaje de salida: -45 a 390V, +45 a 390V continuamente ajustable (este módulo tiene una función de estabilización de voltaje, después de ajustar el voltaje de salida no cambia con el cambio del voltaje de entrada)
- Corriente de entrada: 5A máx.
- Corriente de trabajo en reposo: 15mA (cuanto mayor sea el voltaje de salida, mayor será la corriente de reposo)
- Corriente de salida: 0.2A máx. (relacionada con la diferencia de voltaje de entrada y salida, cuanto mayor sea el voltaje de salida, menor será la corriente de salida)
- Potencia de salida: 40W (pico 70W)
- Eficiencia de conversión: hasta 88%
- Frecuencia de trabajo: 75KHz
- Temperatura de trabajo: -4 a 85 grados
- Protección contra cortocircuitos: Sí.
- Protección contra sobrecorriente: Sí. (La corriente de entrada excede 4.5A, reduce el voltaje de salida)
- Protección contra sobretensión: Sí. (El voltaje de salida supera 410V, reduce el voltaje de salida)
- Protección de conexión inversa de entrada: Sí
- Con orificio para montaje de 3mm
- Dimensiones: 60x50x22mm (Lx AN x A)
| Corriente de salida 2 | 0.1A |
| Tipo de fuente | Abierta |
| Tipo montaje | Chasis |
| Fabricante | Fabricante desconocido |
| Control de corriente | No |
| Tipo de conversor | Boost/Elevador |
| Número de salidas | 2 |
| Voltaje de salida 1 | 45-390V |
| Corriente de salida 1 | 0.1A |
| Voltaje de salida 2 | -45 - 390V |
| Voltaje de entrada | 8-16V DC |
| Potencia | 40W |
