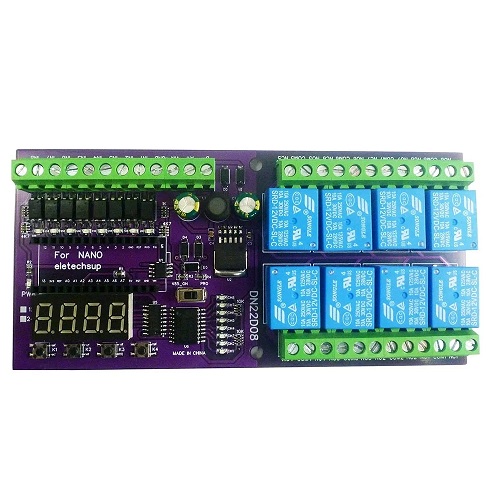

NOTA: La imagen se toma como referencia, NO INCLUYE BASE RIEL DIN

Módulo de expansión multifuncional. Con 8 reles, entradas optoaisladas, puerto RS485, display LED e interfaz de pines compatibles con la tarjeta Arduino® Nano. Diseñada para aplicaciones de control y automatización usando un MCU Arduino donde puede escribir el código para lograr las funciones que necesita. No funciona de forma independiente, debe estar bajo el control del MCU.

Características:

• Voltaje de funcionamiento: 24VDC
• Corriente de trabajo: corriente en espera display LED apagado: 12mA, display LED encendido: 48mA, 1 relé abierto 76mA  2 relés abiertos 104mA, 3 relés abiertos 131mA, 4 relés abiertos 162mA,5 relés abiertos 184mA, 6 relés abiertos 209mA, 7 relés abiertos 255mA, 8 relés abiertos 288mA
• 8 entradas optoaisladas (disparador de bajo nivel, tipo NPN)
• 8 reles de salida
• Interfaz RS485
• Display LED de 4 digitos
• 4 botones
• Interfaz de pines para Arduino Nano V3.0
• Dimensiones: 150x72x19mm (solo la placa)
• Peso: 118g (solo la placa)

La tarjeta Arduino® NANO no está incluida.

Palabras claves:shield relé, salida rele, modbus, RS485, PLC, shield arduino
