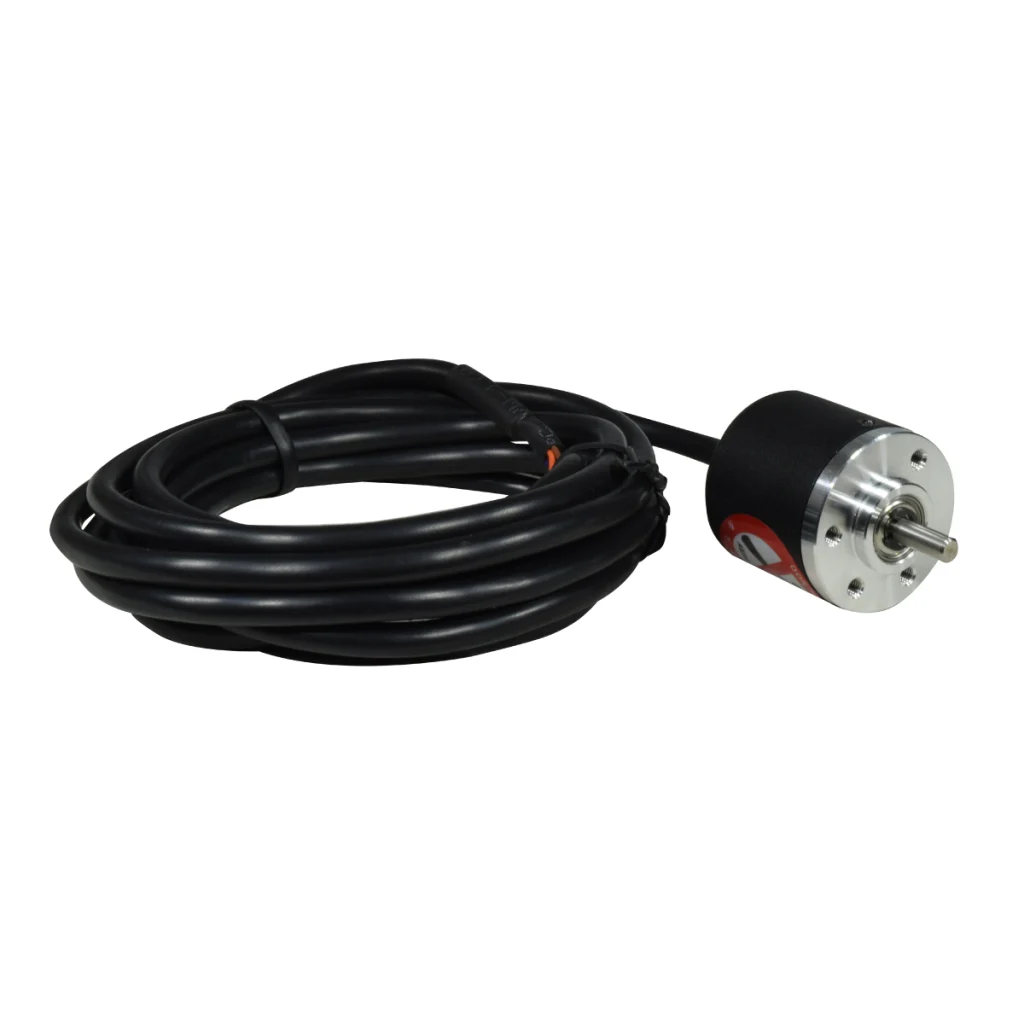

Encoder rotatorio incremental con voltaje de funcionamiento de 12-24V. Utilizado en proyectos de medición la velocidad de rotación, ángulo y aceleración de un objeto. También es adecuado para el control inteligente de varias mediciones de desplazamiento, máquinas automáticas y aplicaciones educativas.

Características:

• Voltaje de alimentación: DC12-24V
• Resolución: 1024 PPR
• Tipo de salida: Totem pole
• Fases de salida: A, B, Z
• Velocidad máxima: 5.000rpm
• Diámetro del cuerpo: ø 30mm
• Diámetro del eje: ø 4mm

Cables de conexión

• Negro = salida A
• Blanco = salida B
• Naranja = salida Z
• Café = V+
• Azul = GND (0V)
• Carcasa: F.G
