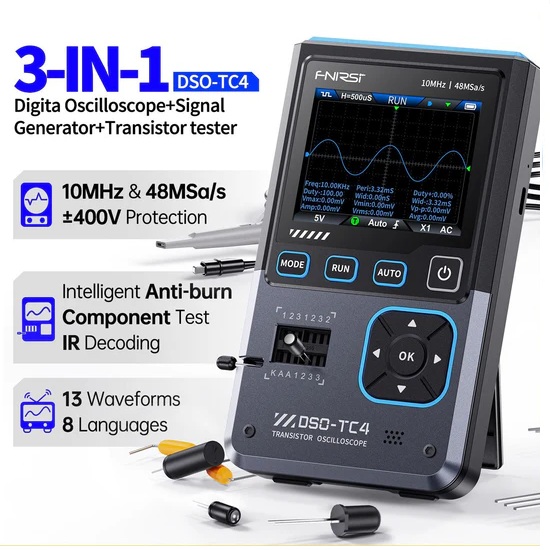

Osciloscopio digital 3 en 1. 10MHz 48MS/S. FNIRSI® DSO-TC4
[FNIRSI-DSO-TC4] Osciloscopio digital 3 en 1. 10MHz 48MS/S. FNIRSI® DSO-TC4

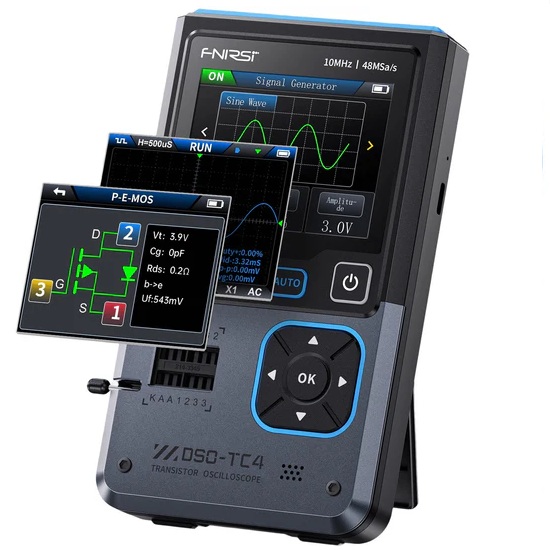

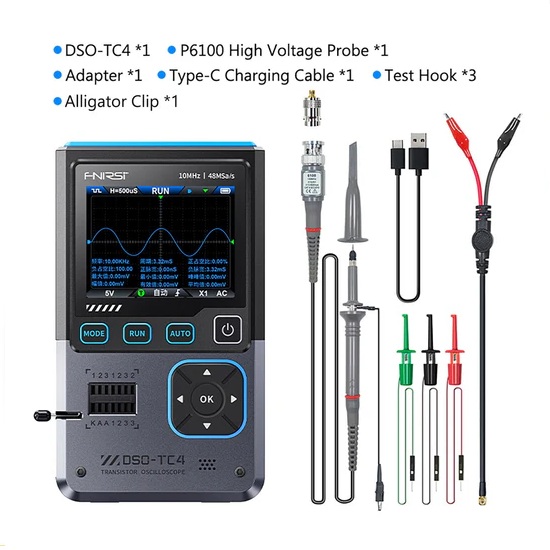

Osciloscopio digital portátil con generador de formas de onda y probador de componentes electrónicos que permite, medir y analizar diferentes parámetros de componentes como resistencias, transistores, diodos Zener, capacitores, inductores, SCR y otros. Combina múltiples funciones que incluyen prueba de continuidad, prueba de voltaje, medición de temperatura y humedad y decodificación infrarroja. Está equipado con una pantalla a color TFT de 2.8 pulgadas, una batería de litio recargable incorporada y función de compartir imagen por USB. Contiene cable USB, cables con conectores caimán y pinzas para análisis y sonda de osciloscopio.
Características generales:
- Pantalla TFT de 2.8 pulgadas a color con LED backlight
- Con batería de litio recargable 3.7 V/1500 mAh
- Interfaz USB tipo C para carga (5 V / 1 A)
- 8 idiomas incluyendo español
- Con función de USB Image Sharing
- Dimensiones: 90x142x27.5 mm aproximadamente
Osciloscopio:
- Frecuencia de muestreo: 48 MSa/s
- Ancho de banda analógico: 10 MHz
- Sensibilidad vertical: 10 mV/div-10 V/div (rango X1)
- Rango de base de tiempo horizontal: 50ns-20s
- Rango de voltaje de prueba: 400V
- Funciones de disparo: Único, Normal, Automático
- Almacenamiento de formas de onda: soporta guardar y visualizar capturas de pantalla, lo que es conveniente para el análisis de datos
Generador de formas de onda:
- Soporta 13 salidas de forma de onda
- Frecuencia de la forma de onda: 0-50 KHz
- Rango de ciclo de trabajo: 0-100%
- Amplitud de la forma de onda: 0.1 – 3 V
- Prueba de componentes:
- Amplia gama de capacidades de prueba de componentes que incluyen transistores, diodos, diodos regulados, MOSFET, SCR, TRIAC, capacitores, resistencias, inductores
- Definición de pines sensores de temperatura/humedad DHT11 y DS18B20
- Decodificación de componentes NEC IR
- Modo de prueba MOS: identifica varios tipos de transistores
| Fabricante | FNIRSI |
| Tipo de equipo | Portatil |
| Ancho de banda | 10 MHz |
| Tasa de muestreo | 48 MS/s |
| Numero canales digitales | 1 |
