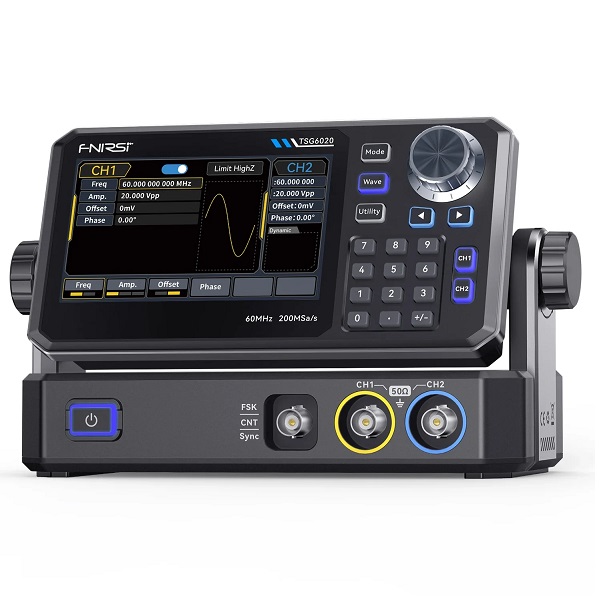

Generador de funciones/formas de onda arbitrarias de doble canal con tecnología DDS, tasa de muestreo de 200 MSa/s, resolución de 14 bits y pantalla táctil. Con frecuencia de salida que llega hasta 60 MHz, con control preciso sobre las formas de onda, ciclo de trabajo y temporización de bordes. Ideal para I+D, educación y pruebas automatizadas.
Características:
- Salida de doble canal que soporta hasta 20 Vpp de amplitud a frecuencias de 60 MHz, ideal para generación de señales complejas
- Tasa de muestreo de 200 MSa/s con resolución vertical de 14 bits asegura una reproducción de forma de onda de alta fidelidad y mínima distorsión
- Genera formas de onda estándar (seno, cuadrada, rampa, pulso, ruido, DC) y soporta formas de onda arbitrarias definidas por el usuario
- Tecnología ZeroSurge minimiza el sobreimpulso en formas de onda cuadradas, de pulso y rampa, entregando ≤1% de sobreimpulso y ≤13.5 ns de tiempos de subida/bajada para bordes más definidos y mayor precisión
- La tecnología VeriPoint permite verdadera salida de forma de onda arbitraria punto por punto con tasas de muestreo desde 1 µSa/s hasta 200 MSa/s, preservando el detalle completo de la forma de onda con bajo jitter (<200 ps)
- Soporte completo de modulación: AM, FM, PM, FSK, ASK y PSK, adecuado para comunicación digital y pruebas RF.
- Función de barrido de frecuencia con modos lineal/logarítmico y tiempo de barrido de 1 ms a 500 s ±0.1%, ideal para caracterización de filtros y análisis de respuesta del sistema.
- Contador de frecuencia incorporado de 7 dígitos mide frecuencia, período y ciclo de trabajo de señales a nivel TTL en un rango de 100 mHz a 100 MHz con precisión ±51 ppm.
- Salida de alta precisión: 1 mVpp a 10 Vpp (en 50 Ω), ruido de fase ≤ -125 dBc/Hz @ 10 MHz (desplazamiento 10 kHz), y distorsión armónica < -40 dBc @ 30–60 MHz.
- Pantalla táctil TFT-LCD de 4.3" combinada con botones físicos permite control intuitivo y ajuste rápido de parámetros en laboratorio o campo.
- Vista previa de forma de onda en tiempo real y visualización de estado en la pantalla para monitoreo claro durante la configuración y operación.
- Protección robusta de salida que incluye aislamiento de canales, seguridad de conexión a tierra, y sincronización/salida compatible con TTL, asegurando un rendimiento estable bajo condiciones exigentes.
- Sistema de enfriamiento de alto rendimiento con disipador de aluminio y ventilador silencioso mantiene la estabilidad térmica durante uso prolongado.
- Memoria no volátil almacena hasta 24 formas de onda arbitrarias personalizadas para recuperación instantánea sin reconfiguración.
- Soporta múltiples modos de operación: salida continua, salida con compuerta, modulación y barrido, ofreciendo máxima flexibilidad para sistemas de prueba automatizados.
| Fabricante | FNIRSI |
| Número de canales | 2 |
| Señal arbitraria | Si |
| Interfaz de comunicacion | USB |
| Frecuencia - Máx | 30MHz |
| Tipos de señal | Seno, cuadrado, pulso, rampa, ruido, DC |
| Modulación | AM, FM, PM, FSK, Sweep, Burst |
