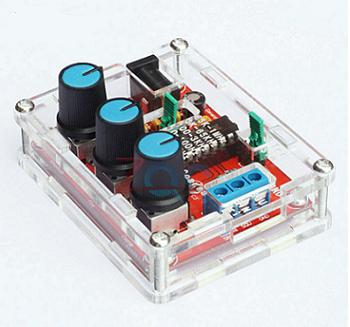

Modulo generador de formas ondas. Con tarjeta totalmente ensamblada y caja acrílica de protección, la caja requiere ensamble.

Características:

• Voltaje de entrada de 9-12 V CC
• Formas de onda: cuadrado, sinusoidal y triangular
• Impedancia: 600 Ohm + 10%
• Frecuencia: 1Hz-1 MHz

Onda sinusoidal

• Amplitud: 0-3 V a entrada de 9 V CC
• Distorsión: menos del 1% (a 1 kHz)

Onda cuadrada

• Amplitud: 8 V (sin carga) con entrada de 9 V CC
• Tiempo de subida: menos de 50 ns (a 1 kHz)
• Tiempo de caída: menos de 30 ns (a 1 kHz)
• Simetría: menos de 5% (a 1 kHz)

Onda triangular

• Amplitud: 0-3 V a entrada de 9 V CC
• Linealidad: menos de 1% (hasta 100 kHz) 10 mA

Palabras claves: generador funciones, generador ondas, señales, waveform
