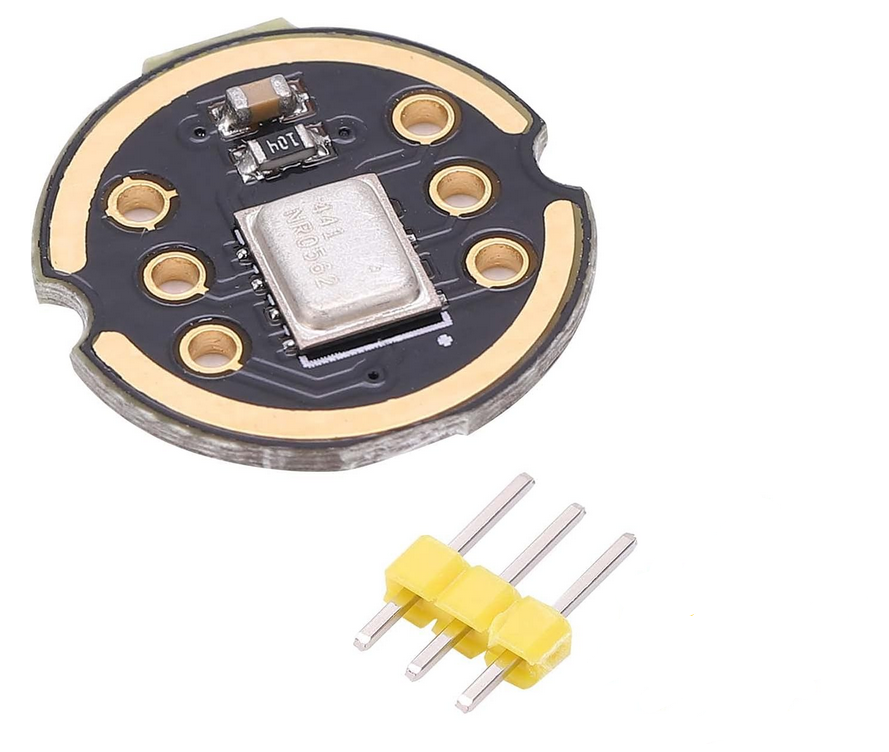

El INMP441 es un micrófono MEMS de alto rendimiento, bajo consumo, salida digital y omnidireccional con puerto inferior. La solución completa INMP441 consta de un sensor MEMS, acondicionamiento de señal, convertidor analógico a digital, filtro anti-aliasing, gestión de energía e interfaz I2S estándar de la industria de 24 bits. La interfaz I2S permite que el INMP441 se conecte directamente a procesadores digitales como DSPs y microcontroladores sin la necesidad de un códec de audio en el sistema. El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano. Además, el INMP441 tiene una respuesta de frecuencia de banda ancha plana que resulta en una alta definición de sonido natural.

Características:

• Interfaz digital I2S con datos de alta precisión de 24 bits.
• Alta relación señal-ruido: 61 dBA.
• Alta sensibilidad: -26 dBFS.
• Respuesta de frecuencia estable: de 60 Hz a 15 kHz.
• Bajo consumo de energía: consumo de corriente de 1.4 mA.
• Alta relación de rechazo de la fuente de alimentación (PSR): -75 dBFS.

Definición de la Interfaz:

• SCK: Reloj de datos en serie para la interfaz I2S.
• WS: Selección de palabra de datos en serie para la interfaz I2S.
• L/R: Selección de canal izquierdo/derecho. Cuando está en bajo, el micrófono envía una señal en el canal izquierdo del marco I2S. Cuando está en alto, el micrófono envía señales en el canal derecho.
• SD: Salida de datos en serie de la interfaz I2S.
• VCC: Entrada de alimentación, 1.8V a 3.3V.
• GND: Tierra de la alimentación.

Conexión al ESP32:

• INMP441 a ESP32
• SCK >> GPIO14
• SD >> GPIO32
• WS >> GPIO15
• L/R >> GND
• GND >> GND

• VDD >> VDD3.3
