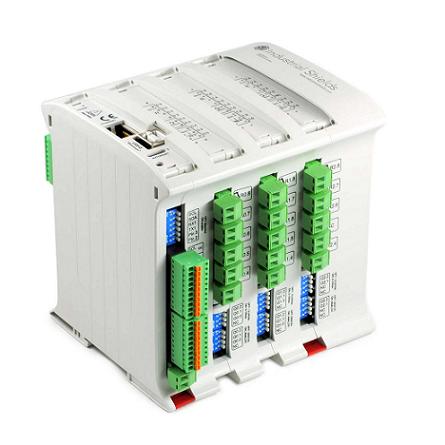

Modulo PLC basado en Arduino™ diseñado para uso industrial, con 57 pines I/Os y comunicaciones Ethernet, RS485, RS-232, I2C, SPI y puerto USB.
Características:
- 32 entradas (16 analógicas (0-10VDC)/ digitales (5-24VDC) configurables mediante software, 6 entradas de interrupción (5-24VDC)(Pueden trabajar como entradas digitales (24VDC) y 10 entradas digitales aisladas 5-24VDC)
- 25 salidas (7 salidas a rele (220VAC-5A) 8 analógicas (0-10VDC, 8bit)/ digitales (24VDC)/PWM (5-24VDC) y 10 salidas digitales aisladas (5-24VDC)
- 1 puerto Ethernet
- 1 puerto USB (tipo B)
- 1 puerto I2C (Para conectar otros Industrial shield, sensores, módulos I/Os)
- 3 puertos TTL
- 1 puerto RS-232
- 1 puerto RS-485 Half/full Duplex
- 1 puerto SPI externo (Usa MOSI,MISO, SS pines de Arduino)
- TCP IP / Modbus TCP. / Modbus RTU
- Capacidad de WebServer
- Protocolos Industriales
- Con RTC (Real Time Clock. NOTA: Es necesario el uso del puerto I2C.
- µSD Socket (usa puerto SPI, selección de chip D53 pin).
- Montaje en carril DIN.
- Máx consumo.: 1.2A
- Memoria flash: 256kB de los cuales 8kB se usan para el bootloader
- SRAM: 8kB
- EEPROM: 4kB
- Velocidad de reloj: 16MHz
- Voltaje de alimentación: 12-24V
- Se puede programar con la actual plataforma Arduino IDE
*Utilizar RS485 deshabilita los pines Rx, Tx utilizados. Para la comunicación SPI es necesario seleccionar otro pin como función SELECT. (Se pueden seleccionar los pines: SDA, SCL, Rx,Tx disponibles de la tarjeta Arduino™).
