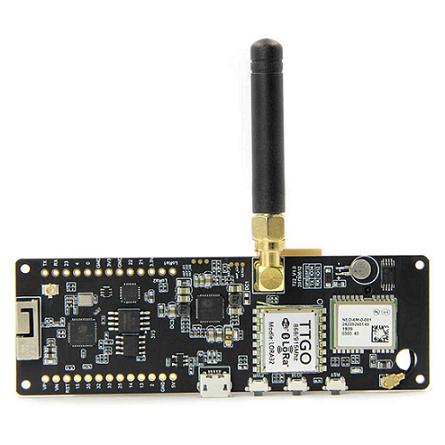

Modulo de desarrollo IoT inalámbrico con comunicación WiFi, Bluetooth, GPS y LoRa. Con soporte para batería 18650 y antena. Versión 1.2

Características:

ESP32

• Última versión ESP32: REV1
• WIFI
• Bluetooth
• 4 MB PSRAM
• 4 MB Flash
• 3D antena

LORA

• Voltaje de funcionamiento: 1,8 ~ 3,7 v
• Corriente aceptable: 10 ~ 14mA
• Corriente de transmisión: 120mA @ + 20dBm
• 90mA @ + 17dBm
• 29mA @ + 13dBm
• Frecuencia de funcionamiento: 433/470 MHz (versión 433HMz)/868 M/915 M (versión de 868 MHz)
• Potencia de transmisión: + 20dBm
• Sensibilidad de recepción:-139dBm @ LoRa & 62,5 Khz & SF = 12 y 146bps
• -136dBm @ LoRa y 125 Khz y SF = 12 y 293bps
• -118dBm @ LoRa y 125 Khz y SF = 6 y 9380bps
• -123dBm @ FSK y 5 Khz y 1,2 Kbps
• Error de frecuencia: +/-15 KHz
• Espacio FIFO: 64 bytes
• Velocidad de datos: 1.2K ~ 300Kbps @ FSK
• 0.018K ~ 37.5Kbps @ LoRa
• Modo de modulación: FSK, GFSK MSK... el sistema GMSK LoRa TM OOK
• Interfaz forma: SPI
• Corriente de sueño: 0.2a @ Sleep
• 1.5uA @ IDLE
• Función Digital RSSI
• Correcion automática de frecuencia
• Control automático de ganancia
• Sensor de temperatura y detección de baja tensión
• Activación rápida y salto de frecuencia
• Controlador de paquetes de datos altamente configurable

GPS

• Módulos GPS NEO-6M, fuente de alimentación de 3 V-5 V
• Módulo con antena de cerámica
• Guarda los datos de los parámetros de configuración
• Con indicador de señal LED
• Velocidad de envío predeterminada: 9600

Poder

• TP5400
• 1A de gestión de batería
• Indicador LED: hay 4 LED que muestran el estado de la batería en tiempo real.
• USB
• CP2104-GMR
• Pre-Flash del Firmware
• SoftRF V4.0

Diagrama Versión 1.2
