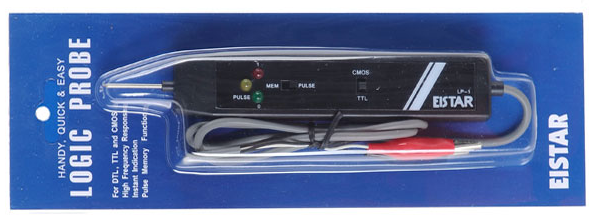

Punta lógica para el análisis de estados digitales.

Especificaciones:

• Dos caimanes para alimentación. Se debe alimentar con la misma fuente que esté utilizando el circuito que se va a probar.
• Una punta metálica que actúa como sonda para analizar el estado de los diferentes pines.
• Tres LED para indicar el estado del pin (LED Rojo: nivel alto, LED Verde: nivel bajo, LED Naranja: Pulso, todos: Alta impedancia)
• Interruptor CMOS / TTL, que se debe cambiar dependiendo de la tecnología del chip a analizar.
• Interruptor MEM / PULSE, para variar el modo de operación del analizador lógico.
