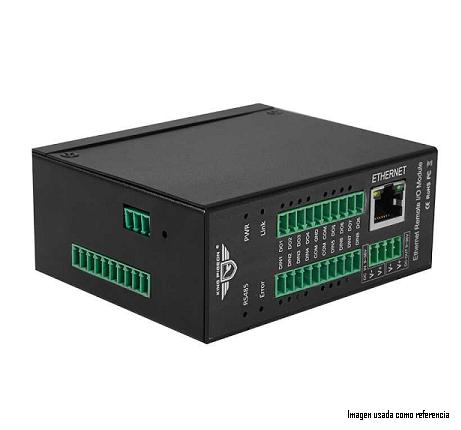

Modulo de adquisición de datos de tipo industrial, con 8 entradas digitales opto-aisladas, 8 entradas análogas aisladas y 8 salidas digitales. Soporta señales de entrada análogas de 0-5V, 0-10V, 4-20mA, 0-20mA, Todos los puertos I/O son de alta frecuencia. Además integra un modulo Ethernet industrial 10/100M y una interfaz RS485. Puede ser integrado en servidores SCADA, OPC y otros sistemas de automatización.

Características generales:

• Número de entradas: 16 ( 8 digitales, 8 análogas )
• 1entrada RJ45 Ethernet, soporta TCP server y TCP Client services
• 1 entrada RS485, soporta protocolos maestro-esclavo
• Voltaje de entrada: 12-36VDC
• Voltaje de salida: 12-36VDC
• Salidad de corriente: 139mA @24VDC
• Consumo de potencia: menor a 3W
• Compatible con cable 14AWG(máx)
• Con LEDs de estado y botón de reset
• Dimensiones: 108x88x30mm
• Montaje DIN rail o pared
• Carcasa metálica, protección IP30

Entrada análoga:

• Entrada análoga tipo diferencial
• Resolucion de 12 bits
• Modos I/O: Voltaje/Corriente (seleccionable por jumper)
• Rango de entrada: 0-5V, 0-10V, 4-20mA, 0-20mA
• Frecuencia de muestreo: 20Hz
• Aislamiento: aislamiento eléctrico

Entrada digital

• Tipo sensor: wet contact (NPN, PNP), dry contact
• Modos I/O: DI o Contador de eventos
• Dry contact: On: corto a GND=1, Off: open=0
• Wet contact: On: 10 a 30VDC=1, Off: 0 a 3VDC=0
• Contador de frecuencia: Max. 10MHz (solo el canal 1 puede ser usado como contador de pulso de alta velocidad)
• Frecuencia digital de muestreo: 500Hz
• Estrategia de filtrado digital: Continúa 3 veces
• Aislamiento: Aislamiento óptico, 3k VDC o 2k Vrms

Salida digital:

• Salida tipo Sink o Rele
• Modos I/O: DO, Rele o pulso de salida
• Frecuencia de pulso de salida: 10Hz~300KHz (Solo el canal 1 puede ser usado como salida de pulso de alta velocidad)
• Protección sobre voltaje: 50VDC
• Bloqueo por sobre temperatura: 175°C (typical), 150°C (min.)
• Corriente de carga: 500mA Max., por canal
• Frecuencia digital de muestreo: 500Hz
• Aislamiento: si DO es tipo Sink, no hay aislamiento, Si es rele, entonces hay aislamiento eléctrico

Ethernet

• Ethernet 10/100 Mbps, con protección ESD 15KV
• Soporta protocolos Modbus TCP, TCP/IP
• Máx. conexión TCP: 5

Puerto serial RS485

• RS485 MODBUS-RTU Protocol, MODBUS-ASCII Protocol
• Con protección ESD 15KV
• Dirección Modbus esclavo: 1-225
• Tasa de baudios: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 128000bps
• Mapping registers: Bit Type: 300 Registers, 16-Bit Type: 300 Registers
