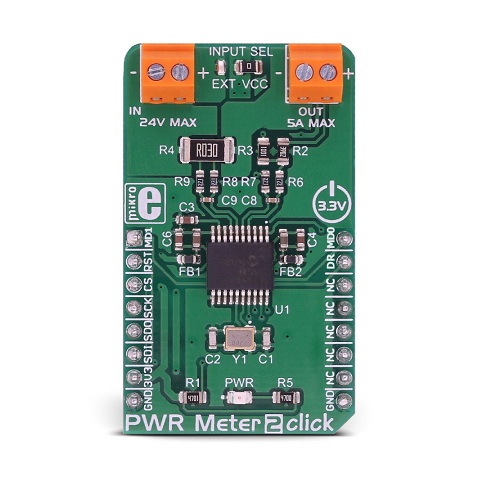

Tarjeta de monitoreo de energía compacta y precisa, capaz de medir y monitorear voltaje de hasta 24V y corriente de hasta 5A. Con convertidores A/D (ADC), amplificadores de ganancia programables (PGA), sección de compensación de retardo de fase, sección de referencia de voltaje y compensación digital integrados en un chip e interfaz SPI estándar de la industria. Este dispositivo permite construir un dispositivo de monitoreo de energía con un número razonablemente bajo de elementos: una resistencia de detección de corriente conectada a un canal con el divisor de voltaje conectado al segundo canal es todo lo que se necesita para realizar una medición de energía precisa.

Características:

• Voltaje de entrada: 3.3V
• Voltaje de medición máxima: 24V
• Corriente máxima: 5A
• Chip MCP3910 dispositivo frontal analógico (AFE) integrado, que consta de dos convertidores A/D delta-sigma (ADC), dos amplificadores de ganancia programables (PGA)
• Los ADC de entrada son totalmente configurables y se pueden configurar para que funcionen en modo de 16 o 24 bits, pueden usar una relación de sobremuestreo de 32X a 4096X, una relación de ganancia de 1X a 32X y un desplazamiento digital de 24 bits
• Interfaz SPI
• Dimensiones: 42.9x25.4mm

Enlace al fabricante:

Palabras claves: medidor potencia, voltaje, corriente
