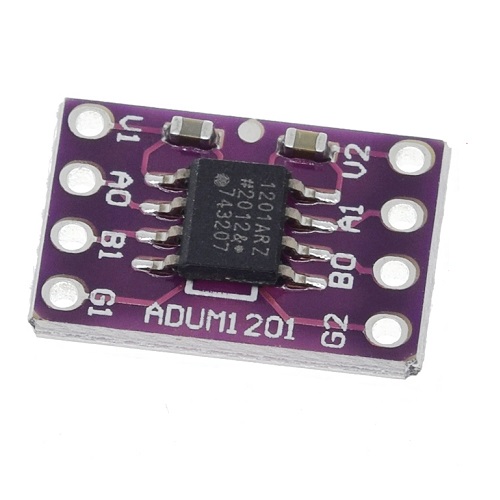

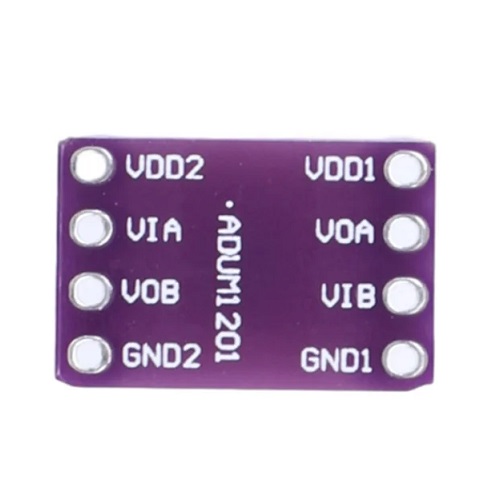

Placa de PCB con aislador digital de doble canal basado en la tecnología iCoupler. Al combinar tecnología CMOS de alta velocidad y transformador monolítico, este componente de aislamiento ofrece un rendimiento superior al de alternativas como los dispositivos optoacopladores. La tecnología de aislamiento magnético avanzada proporciona una barrera efectiva contra la contaminación y los posibles daños eléctricos, lo que es fundamental en aplicaciones de alta confiabilidad.
El aislador proporciona dos canales de aislamiento independientes con diversas configuraciones de canal y velocidades de datos. Garantiza la compatibilidad con sistemas de menor tensión y proporciona una función de traducción de tensión a través de la barrera de aislamiento. Está diseñada para ser compatible con una amplia gama de circuitos integrados, lo que hace que sea un complemento versátil para cualquier proyecto de electrónica.
Características:
- Voltaje de alimentación: 2.7 – 5.5 V
- Comunicación bidireccional
- Velocidad de datos de hasta 25 Mbps
- Traducción de nivel 3.3V/5V
- Número de canales: 2
- Operación de 5 V
- 1.1 mA por canal máximo a 0 Mbps a 2 Mbps
- 3.7 mA por canal máximo a 10 Mbps
- 8.2 mA por canal máximo a 25 Mbps
- Operación de 3 V
- 0.8 mA por canal máximo a 0 Mbps a 2 Mbps
- 2.2 mA por canal como máximo a 10 Mbps
- 4.8 mA por canal máximo a 25 Mbps
- Voltaje de aislamiento: 2.5 kVrms
- Tipo de aislamiento: acoplamiento magnético
- Temperatura de operación de -40 a +85°C
