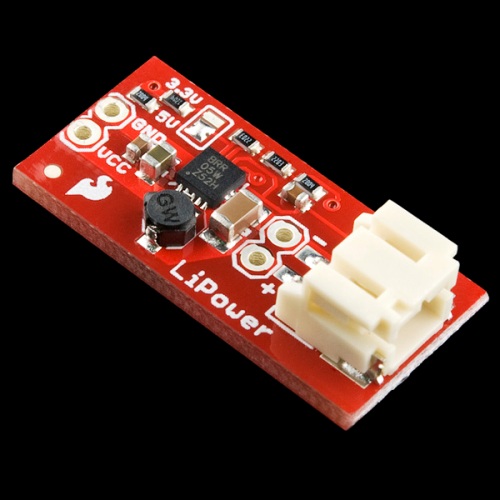

Tarjeta diseñada para ser usada con baterías Lipo. Con voltaje de salida selecccionable por medio de puente de soldadura. Esta placa no tiene protección contra polaridad inversa, por lo tanto, use las baterías LiPo correctas o asegúrese de reconocer la polaridad si usa su propia fuente de entrada.

Características:

• Voltaje de entrada: 0.3 a 5.5V
• Voltaje de salida seleccionable de 3.3V o 5V
• 5V a 600mA máx.
• 3.3V a 200mA máx.
• Bloqueo por subtensión a 2.6V
• Conector LiPo JST o entrada de alimentación por header de 2 pines
• Inductor: 4.7uH, 1.2A Sumida CDRH2D18
• Protección contra sobretemperatura

Esquemático:

Datos técnicos:

Enlace al fabricante

Palabras claves: elevador, conversor, boost, booster, DC-DC
