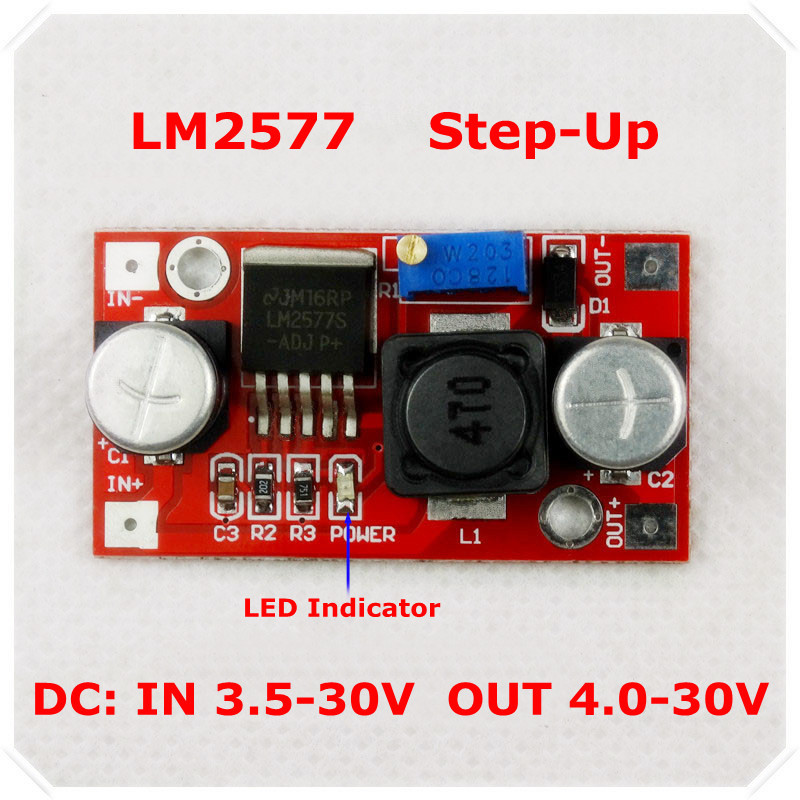

NOTA: La imagen se toma como referencia

Conversor elevador de voltaje ajustable, puede aceptar de 3.5 a 30VDC y generar 4 a 30VDC.La entrada de voltaje debe ser siempre menor que la salida, al menos una diferencia de 0.5V.No ajustar la salida de voltaje del módulo si la carga está conectada, por favor ajuste la salida del módulo antes de conectar la carga.

Características:

• Voltaje de Entrada: 3.5 a 30 VDC.
• Voltaje de Salida: 4 a 30 VDC
• Potencia de salida: 50W.
• Corriente sin carga: 10mA (Cambia dependiendo de la entrada y la salida)
• Corriente máxima de salida: 1A.
• Corriente máxima de entrada: 3A.
• Eficiencia típica: 85% (Puede cambiar dependiendo de la entrada y la salida)
• Temperatura de funcionamiento: -20 a 60°C.
• No tiene protección contra cortocircuito.
• Tamaño: 4.6 x 2.6 x 1.4 cm.

Forma de ajustar: Primero conecte un voltaje de alimentación adecuado(entre 3 y 34V),ahora, midiendo la salida de voltaje con un multímetro ajustar la salida deseada utilizando el potenciómetro.

Palabras claves:fuente, elevador, step up, alimentación, voltaje variable, poder, LM2577
