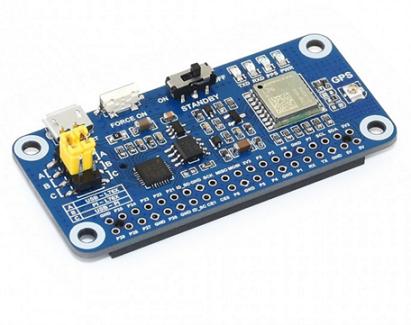

Tarjeta shield que soporta sistemas Multi-GNS: GPS, BDS, y QZSS, con varias ventajas como fácil posicionamiento, alta exactitud y bajo consumo. Es una via fácil para permitir la función de posicionamiento global a la Raspberry.

Características:

• Interfaz de comunicación: UART
• Tasa de Baudios: 4800~115200bps (9600bps por defecto)
• Tasa de actualización: 1Hz (por defecto), 10Hz (máx)
• Protocolos: NMEA 0183, PMTK
• Voltaje de alimentación: 5V / 3.3V
• Corriente de operación: 13mA
• Con holder para batería, soporta batería recargable ML1220
• Con 4 LEDs indicadores de estado
• Soporta DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Dimensiones: 65mm x 30.5mm

Especificaciones GNSS

Bandas: GPS L1(1575.42Mhz), BD2 B1 (1561.098MHz)

• Canales: 33 tracking ch, 99 adquisición ch, 210 PRN ch
• Código C/A
• SBA: WAAS, EGNOS, MSAS, GAGAN

Sensibilidad:

• Adquisición: -148dBm
• Tracking: -163dBm
• Re-adquisición: -160dBm

Características Dinamicas:

• Altitud (max): 18000m
• Velocidad (max): 515m/s
• Aceleración (max): 4G

Las tarjetas Raspberry y la antena GPS no están incluidas.
