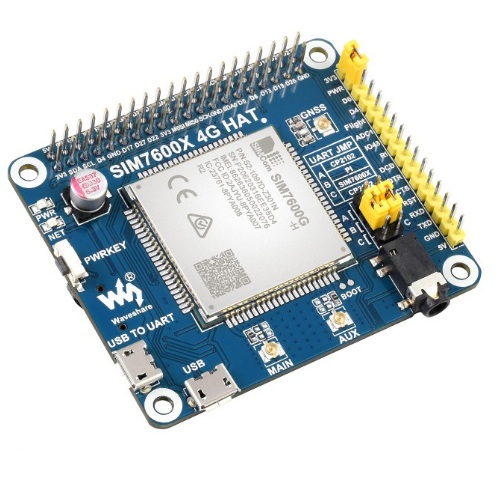

HAT basado en el SIM7600G-H diseñado para Raspberry Pi, con comunicación LTE Cat-4 4G/3G/2G habilitada, posicionamiento global GNSS y soporte multibanda. Admite protocolos de comunicación en la nube, llamadas telefónicas y soporte SMS. Compatible también con Jetson Nano.
Características:
- Velocidad de transmisión: 300bps ~ 4Mbps (predeterminado: 115200bps)
- Velocidad de transmisión automática: 9600bps ~ 115200bps
- Admite acceso telefónico, llamadas telefónicas, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
- Admite posicionamiento de estación base GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
- Interfaz USB integrada, para probar los comandos AT, obtener datos de posicionamiento GPS, etc.
- Convertidor USB a UART CP2102 integrado, para depuración en serie
- Pines de control Breakout UART, para conectar con placas anfitrionas como Arduino/STM32
- Header de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi, Jetson Nano
- Ranura para tarjeta SIM, compatible con tarjeta SIM de 1.8V/3V
- Ranura para tarjeta TF para almacenar datos como archivos, mensajes, etc.
- Conector de audio integrado y decodificador de audio para realizar llamadas telefónicas
- 2 indicadores LED, fácil de monitorear el estado operativo
- Traductor de voltaje integrado, el voltaje de funcionamiento se puede configurar en 3,3 V o 5 V a través de un puente
- Control mediante comandos AT (conjunto de comandos 3GPP TS 27.007, 27.005 y V.25TER)
- Compatible con el kit de herramientas de la aplicación SIM: SAT Clase 3, GSM 11.14 Versión 99, USAT
- Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones técnicas:
Banda de frecuencia:
- LTE Cat-4: LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66. LTE-TDD: B34/B38/B39/B40/B41
- 3G: UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
- 2G: GSM/GPRS/BORDE: 850/900/1800/1900 MHz
GNSS:
- Sistemas satelitales: GPS/Beidou/GLONASS/GALILEO/QZSS
- Tipo de recepto: 16 canales. Código C/A
- Sensibilidad: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou). Arranques en frío: -148 dBm
- Time-To-First-Fix (al aire libre): Arranques en frío:
SMS y Audio
- SMS: Tipos admitidos: MT, MO, CB, Texto, PDU
- Almacenamiento: tarjeta USIM y ME (predeterminado)
- Función de sonido: Soporta cancelación de eco. Soporta reducción de ruido
Especificaciones del Hardware
- Fuente de alimentación: 5V
- Tensión de funcionamiento: 5V / 3.3V (configurado mediante puente)
- Temperatura de funcionamiento:-30°C ~ 80°C
- Temperatura de almacenamiento:-45°C ~ 90°C
- Dimensiones: 56.21× 65.15mm
