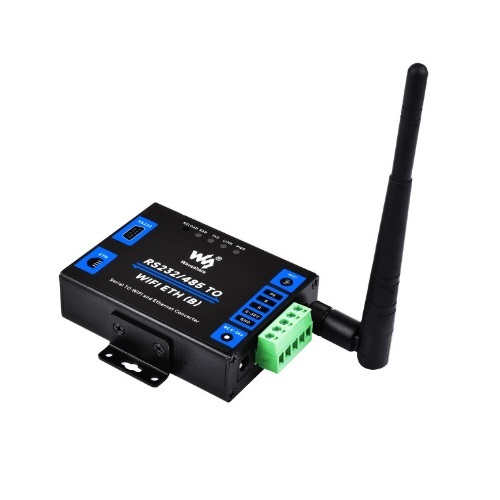

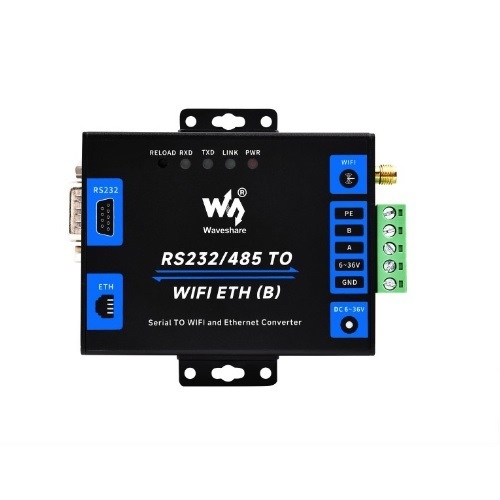

Módulo adquisidor de datos/Gateaway IoT RS232/485 diseñado para entornos industriales. Combina múltiples funciones en un solo dispositivo, incluyendo servidor serie, puerta de enlace Modbus, puerta de enlace MQTT, puerto serie a cliente HTTPD, etc. Con interfaces RS232, RS485, Wi-Fi y Ethernet, el módulo puede realizar funciones como puerto serie a Wi-Fi, puerto serie a Ethernet, Ethernet a Wi-Fi, etc. Incorpora múltiples interfaces de alimentación y un diseño de carcasa metálica de grado industrial, compatible con montaje en pared y riel, compacto y fácil de instalar. Es adecuado para aplicaciones como adquisición de datos, puerta de enlace IoT, seguridad y monitorización inteligente de instrumentos.

Características generales:

• Voltaje de alimentación: 6-36 VDC
• Protocolo: TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT
• Configuración: host, web browser, serial AT command
• Método de comunicación: Comunicación directa TCP/IP, VCOM
• Modo de funcionamiento: Transmisión transparente, comando serial, cliente HTTPD, Modbus TCP a Modbus RTU
• Admite RS232/485 a WIFI y Ethernet, Ethernet a WiFi
• El puerto Ethernet y WiFi pueden enviar datos a los dos puertos seriales al mismo tiempo
• Solo uno de los RS232 y RS485 puede enviar datos al puerto Ethernet y WiFi al mismo tiempo
• Admite servidor TCP, cliente TCP, servidor UDP, cliente UDP
• Admite modo AP, modo STA y modo AP+STA
• Admite modos APLAN, APWAN, enrutador y puente
• Entrada de alimentación: Puerto de alimentación DC, bornera de tornillo
• Temperatura de funcionamiento:-40℃ ~ 85℃
• Rango de humedad: 5% ~ 95% de humedad relativa
• Dimensiones: 84x64x24 mm

Comunicación:

• Ethernet: Conector RJ45 de negociación automática de 10/100 M
• WiFi: Compatible con 802.11b/g/n
• Puerto serie: RS232 (ESD/EFT)
•                         RS485 (ESD/EFT/protección contra sobretensiones)

Características Wireless

• Banda de frecuencia: 2.412 ~ 2.484 GHz
• Red Wireless: Modo Estación/AP/AP+Estación
• Mecanismo de seguridad: WPA-PSK / WPA2-PSK
• Tipo de encriptado: TKIP/AES
• Potencia de transmisión: 802.11b: +19 dBm (máx. a 11 Mbps)
•                                                802.11g: +18 dBm (máx. a 54 Mbps)
•                                                802.11n: +17 dBm (máx. a HT20, MCS7); +17 dBm (máx. a HT40, MCS7)
• Sensibilidad de recepción: 802.11b: -89 dBm (a 11 Mbps)
•                                                   802.11g: -81 dBm (a 54 Mbps)
•                                                   802.11n: -73 dBm (a HT20, MCS7); -71 dBm (a HT40, MCS7)

Características Serial

• Tasa de baudios: 300 ~ 460800 bps
• Bit de paridad: ninguno, impar, par, marca, espacio
• Bit de datos: 5 ~ 9 bits
