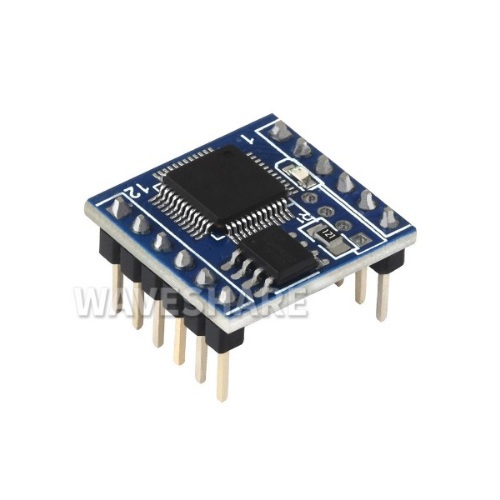

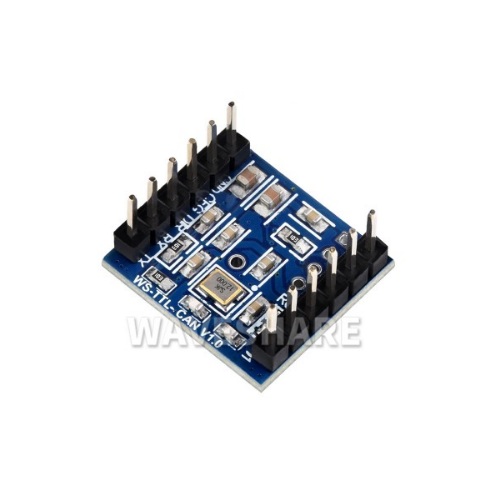

Mini módulo TTL UART A CAN , compatible con transmisión y recepción bidireccional y múltiples modos de funcionamiento. Es compacto y fácil de integrar, con MCU integrado de alto rendimiento, con protocolo de conversión TTL y CAN, logrando fácilmente la comunicación UART a CAN a través de una configuración simple. Logra la transmisión de datos bidireccional entre interfaces TTL UART y CAN.

Características:

• Chip transceptor CAN y MCU de alto rendimiento integrado, de tamaño pequeño, bajo consumo y fácil de integrar
• Algoritmo de protocolo de conversión TTL y CAN incorporado, que permite la comunicación de conversión de datos entre TTL y CAN a través de una configuración simple
• Admite un voltaje de funcionamiento de 3.3V en la interfaz TTL, admite CAN 2.0A (marco estándar) y CAN 2.0B (marco extendido) en la interfaz CAN
• Admite 14 conjuntos de filtros configurables, solo puede recibir datos de bus CAN en un rango y tipo específicos a través de la configuración
• Admite 4 modos de funcionamiento: conversión transparente, conversión transparente con identificadores, conversión de formato y conversión de protocolo Modbus RTU.
• Admite detección sin conexión y funciones de recuperación automática.
• Velocidad de comunicación UART: 1200 bps ～ 460800 bps
• Velocidad en baudios de comunicación CAN: 10 kbps ~ 1000 kbps, configurable
• Se pueden almacenar en búfer hasta 1000 cuadros para almacenar en búfer los datos de transmisión y evitar la pérdida de datos
• Admite conversión de alta velocidad, la velocidad de transmisión CAN puede alcanzar hasta 1270 cuadros extendidos por segundo con el UART a 115200 bps y CAN a 250 kbps (cerca del valor máximo teórico de 1309) y puede superar los 5000 cuadros extendidos por segundo con el UART a 460800 bps y CAN a 1000 kbps.
• Admite la actualización del firmware del dispositivo a través de TTL, lo que resulta más conveniente para la actualización del firmware y la personalización de funciones
