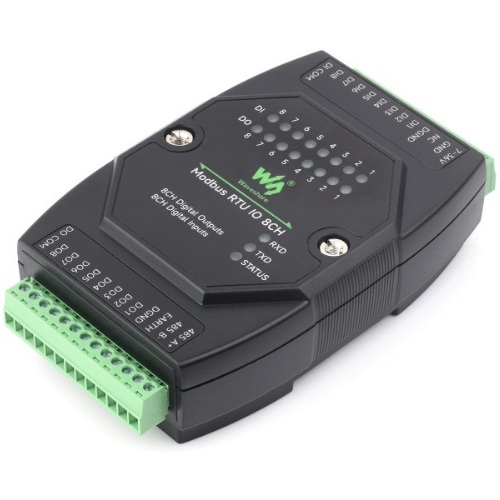

Módulo de entrada y salida digital aislada de grado industrial con interfaz de control RS485, 8 DI/8 DO. Admite entrada pasiva/activa y utiliza el protocolo Modbus RTU. Incorpora circuitos de protección como aislamiento de potencia, aislamiento magnético, fusible reiniciable y TVS. Compatible con montaje en riel DIN.

Características:

• Voltaje de alimentación: 7~36VDC
• Entada digital: 8DI, 5~36V, entrada pasiva/activa (NPN o PNP), aislamiento de optoacoplador bidireccional incorporado
• Salida digital: 8DO, 5~36 V, salida de drenaje abierto, carga de salida: 500 mA por canal (MÁX.)
• Interfaz de comunicación: RS485
• Protocolo de comunicación: Protocolo Modbus RTU estándar
• Tasa de baudios: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Formato de comunicación predeterminado:9600, N, 8, 1
• Dirección de dispositivo configurable (1~255), se pueden conectar varios dispositivos en cascada en el bus RS485
• Regulador de voltaje integrado
• Aislamiento de fuente de alimentación unibody integrado, proporciona un voltaje aislado estable, no necesita fuente de alimentación adicional para el terminal aislado
• Aislamiento magnético unibody integrado, permite aislamiento de señal, alta confiabilidad, fuerte antiinterferencia
• Fusible reiniciable integrado y TVS (supresor de voltaje transitorio), suprime eficazmente el voltaje de sobretensión y los picos de voltaje transitorios en el circuito, proporciona protección contra sobrecorriente/sobretensión, rayos y electroestática.
• Admite entrada digital pasiva y activa, con aislamiento optoacoplador bidireccional y algoritmo antirrebote integrado. Admite control de enlace DI/DO o control de conmutación DO.
• La salida utiliza transistores Darlington con aislamiento de optoacoplador, proporciona una capacidad de conducción más fuerte con una corriente de hundimiento de hasta 500 mA y protección de diodo flyback incorporada.
• Cuenta con función de encendido y apagado, al pasar un argumento al comando, es posible encender la salida por un tiempo y luego cerrarla automáticamente

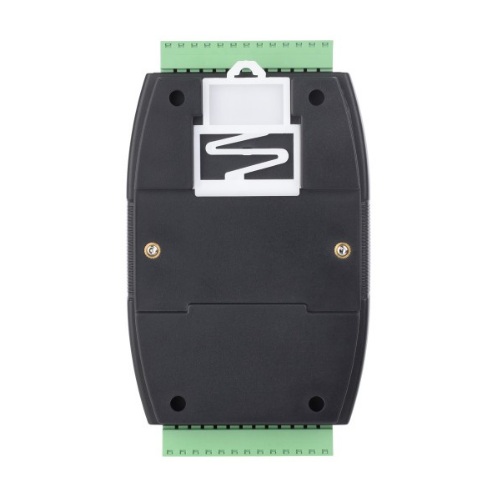

• Diseño de caja de montaje en riel, admite combinación de apilamiento, fácil de instalar y más seguro de usar.

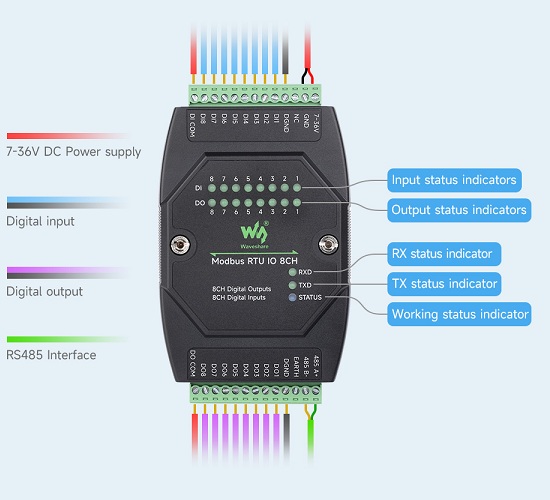

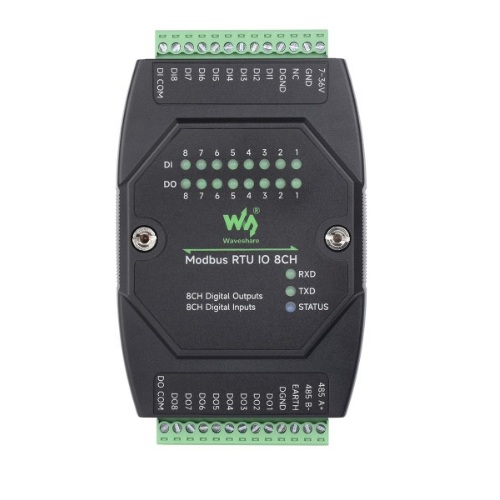

• Múltiples LED para indicar el estado de entrada y salida, el estado de MCU y el estado de transcepción de señal
