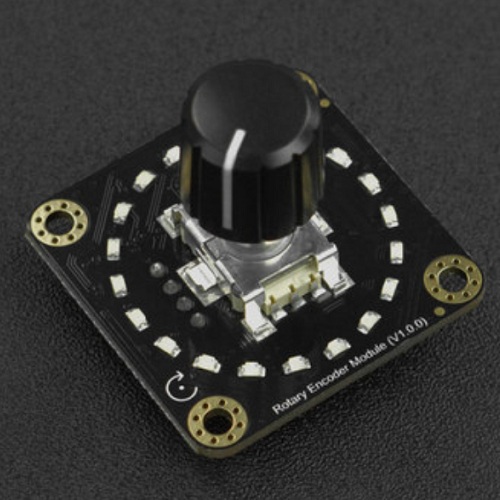

Interruptor codificador giratorio de 360 ° en cascada con 20 pulsos por revolución, y cada pulso corresponde a una detención. Con luces LED que permiten identificar en tiempo real el estado del codificador. Diseñado con salida de datos I2C y precisión configurable dentro de 1~51 para cada detención (establecido en el programa). Por ejemplo, cuando se establece en 1, encienda una luz LED girando 2.5 revoluciones; cuando se establece en 51, se puede encender una luz LED girando una detención.
El codificador está equipado con una función de cascada que permite controlar múltiples dispositivos de salida ocupando solo una interfaz I2C, como controlar simultáneamente el brillo de la luz, el color, el volumen, la velocidad, etc.
Características:
- Voltaje de funcionamiento: 3,3 V ~ 5 V
- Ángulo de rotación total: 360 °
- Pulsos por revolución: 20
- Interfaz: dos conectores Gravity; I2C
- Número de dispositivo conectable en cascada: 4
- Vida útil de rotación: 30000±200 ciclos
- Resistencia de contacto: ≤100mΩ
- Impedancia de aislamiento: 100MΩ arriba
- Oscilación: ＜10 ms de prensa
- Temperatura de funcionamiento: -30 ℃ ~ + 80 ℃
- Precisión: 1~51
- Valor mínimo configurable: 1 (se enciende un LED al girar 2,5 vueltas)
- Valor máximo configurable: 51 (se enciende un LED al girar 1 detención)
- Almacenamiento: 0~1023
- Cascada enchufable
- Salida de datos I2C, avance para aumentar, retroceso para disminuir
- Indicador de detención LED incorporado
- Permitir configurar 4 direcciones I2C diferentes por interruptor de dirección
- Dimensiones: 37x37mm/1.46x1.46"
